Дорожная одежда

Дорожная одежда-это совокупность конструктивных слоёв дорожного покрытия, выполненных из различных материалов. Дорожная одежда укладывают на подготовленное земляное полотно, обычно на ширину проезжей части.

Основное назначение дорожной одежды - воспринимать нагрузку от проходящих автомобилей и передавать ее на земляное полотно в рассредоточенном виде и в размере, не превосходящем той допустимой величины, которую может оказывать грунт земляного полотна, подвергаясь давлению.Нагрузки, приходящиеся на каждое колесо автомобиля, обычно настолько велики, а сопротивление грунта настолько незначительно, что площадь восприятия земляным полотном нагрузки от колеса автомобиля нормально должна была бы выражаться в сотнях квадратных сантиметров. Фактически след колеса автомобиля на поверхности дороги (в месте соприкосновения пневматической шины с поверхностью проезжей части) составляет всего несколько десятков квадратных сантиметров. Отсюда видно, что задача дорожной одежды состоит в том, чтобы увеличить площадь сопротивления нагрузке во много раз (рис. 30).

Рис. 49. Воздействие автомобильного колеса на одежду дороги: 2 - площадь следа при соприкосновении шины с поверхностью проезжей части дороги с твердым покрытием;

- площадь распространения давления на грунт земляного полотна

В противном случае временное сопротивление грунта будет превышено и сделается неизбежным появление повреждений дорожного полотна, образование на поверхности дороги рытвин и колей.

Дорожная одежда (рис.50), как правило, состоит из покрытия, основания и дополнительных слоев основания. Дорожную одежду считают прочной, если под действием многократно повторяющихся нагрузок от движущегося транспорта она сохраняет в течение заданного срока службы сплошную и достаточно ровную поверхность покрытия.

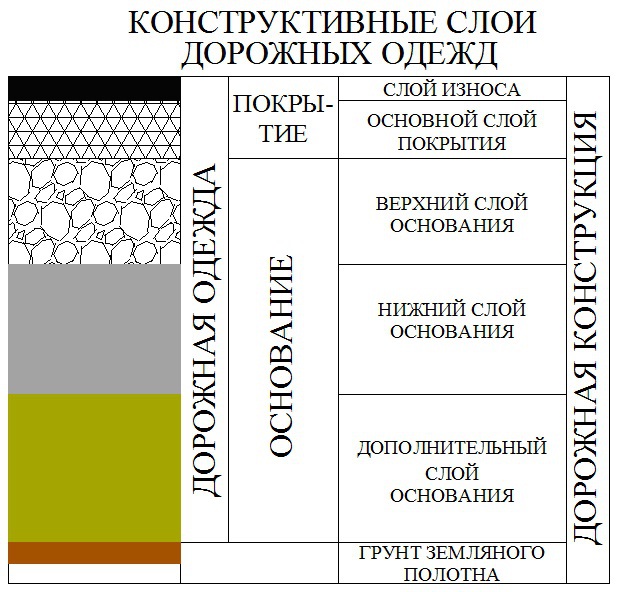

Рис. 50 Конструктивные слои дорожных одежд

Покрытие — верхний слой дорожной одежды, который может состоять из слоя износа, периодически возобновляемого по мере его истирания, и основного слоя, определяющего эксплуатационные свойства покрытия. Оно должно быть наиболее прочным, износо- и термостойким, водонепроницаемым, ровным и шероховатым.

Для снижения расхода дорожно-строительных материалов применяют покрытия, состоящие из двух слоев. Нижний слой непосредственно не подвергаемый воздействию колес автомобилей, строят из менее прочных материалов, чем верхний слой.

Основание — несущая часть дорожной одежды, обеспечивающая совместно с покрытием передачу нагрузок на грунт земляного полотна. Основание, как правило, состоит из двух или более прочных слоев, из которых верхние часто укреплены вяжущим с целью создания достаточно прочного слоя под покрытием. Для нижних слоев можно применять менее прочные и менее морозостойкие материалы, но при этом водоустойчивые и неразмокаемые.

Дополнительный слой основания — нижний конструктивный слой дорожной одежды, выполняющий наряду с передачей нагрузок на земляное полотно также функции морозозащитные, дренирующие, выравнивающие и защиты от заиливания.

Дорожные одежды классифицируются:

1.По типам покрытия



а) Капитальные:

- цементобетонные;

- асфальтобетонные из горячих плотных смесей I и II марок;

- асфальтобетонные из холодных смесей I марки;

- дегтебетонные из горячих плотных смесей I марки.

б) Облегченные:

- асфальтобетонные из горячих смесей III марки;

- асфальтобетонные из холодных смесей II марки;

- дегтебетонные из горячих и холодных смесей II марки;

- из каменных материалов, обработанных органическими вяжущими материалами (смешением в установке, на дороге, пропиткой);

- переходные с поверхностной обработкой.

в) Переходные:

- щебеночные;

- гравийные;

- булыжные из колотого камня;

- грунтовые, укрепленные вяжущими материалами,

г) Низшие:



- из малопрочных каменных материалов, шлаков;

- грунтовые, улучшенные различными местными материалами.



2.По жесткости:

а) Жесткие дорожные одежды - железобетонные и бетонные покрытия и основания. Основным отличием жестких дорожных одежд от нежестких является повышенная прочность и износоустойчивость первых, высокие характеристики сопротивляемости при возникновении нагрузок.

б) Нежесткие дорожные одежды определяют слои, устройство которых может быть реализовано из различного вида асфальтобетона, грунтов, материалов, укрепленных зернистыми материалами (гравий, щебень и др.), цементом, битумом и другими материалами.
