ГУСЕНИЧНЫЙ ДВИЖИТЕЛЬ

Гусеничный движитель с передним расположением ведущих колес предназначен для сообщения машине поступательного движения как на суше, так и на воде за счет крутящего мо­мента, подводимого от двигателя к ведущим колесам. Зацепле­ние ведущих колес с гусеницами — цевочное. Гусеничный дви­житель состоит из двух гусениц // (рис. 128), двух ведущих колес /, двенадцати опорных катков 14, шести поддерживающих катков 10, двух направляющих колес 13, двух очистителей 12, двух механизмов натяжения гусениц.

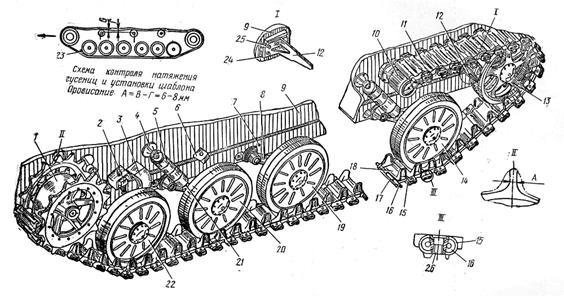

Рис. 128. Ходовая часть

/ — ведущее колесо; S — пружинный упор; 3 — ограничитель; 4 — кронштейн крепления серьги гидроамортизатора; 5 — гидро­амортизатор; 6 — резиновый упор; 7 — пробка заправочного отверстия труб балансиров; 8 — балансир; 9 — борт; 10 — поддерживающий каток; // —гусеница; 12 — очиститель; 13 — направляющее колесо; 14 — шестой опорный каток; /5 — ско­ба; 16, 2.1 — пальцы; й — резиновая втулка; «—трак гусеницы; 19, 20, 22 — опорные катки; 23 — шаблон; 24 — направля­ющая очистителя; 25, 26 — болты; А — толщина зуба



При движении машины на плаву гусеницы, перематываясь, создают своими нижними ветвями поток воды, направленный в сторону, противоположную движению, благодаря чему машина движется.

Для уменьшения вредного влияния потока воды, создавае­мого верхней ветвью гусеницы, и увеличения скорости движе­ния машины верхняя ветвь закрывается специальными крылья­ми. Крылья выполнены так, что поток воды, создаваемый верх­ней ветвью гусеницы, частично направляется назад от щитка в передней части крыльев и направляющих лопаток в кормовой части крыльев.
