Поворот проекта.

1. Далее необходимо повернуть ПСК и чертёж на 180 градусов.

• Повернем вначале ПСК вокруг оси Z на 180 градусов командой:



«Сервис» -> «Новая ПСК» -> Z -> 180.

• Приведите в соответствии с положениемПСК положение чертежа, выполнив с опцией «Текущая» команду _Plan (или план) и нажмите дважды «Enter».



Выполните команды: «Вид» - > «Именованные виды…».

В окне «Диспетчер видов» нажмите кнопку «Создать».

В окне «Новый вид / Свойства снимка» в поле «Имя вида» установите имя вида «Фасад слева».

Нажмите «ОК», а затем нажмите кнопки «Применить» и «ОК».

Именованный вид «Фасад слева» должен быть создан.

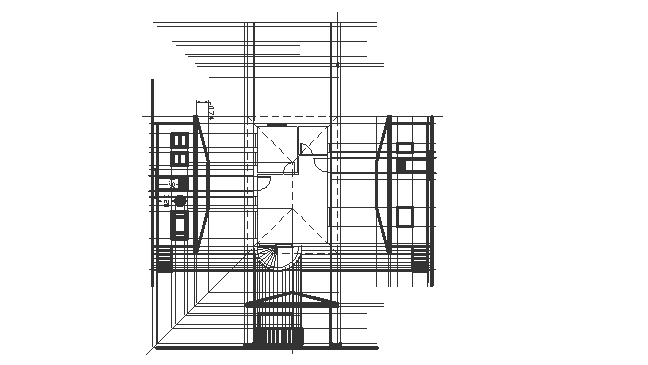

В результате чертёж повернётся на 180 градусов. Теперь на плане внизу – вид слева.



2. Установите текущим слой «Вспомогательные линии».

Постройте новые, перпендикулярные к уровню «Земли», вспомогательные линии, необходимые для вида справа.



3. Установите текущим слой «Фасад». Перейдите к черчению фасада слева.

Используя соответствующие точки пересечений, постройте в слое «Фасад» фасад слева.

Для контроля отключите слой вспомогательных линий.
