Поворот проекта.



1. Далее необходимо повернуть ПСК на 90 градусов против часовой стрелки.

Выполните команды:

• «Сервис» -> «Новая ПСК» –> Z -> 90.
• Приведите в соответствии с положениемПСК положение чертежа, выполнив с опцией «Текущая» команду:_Plan (или план) и нажмите дважды «Enter».

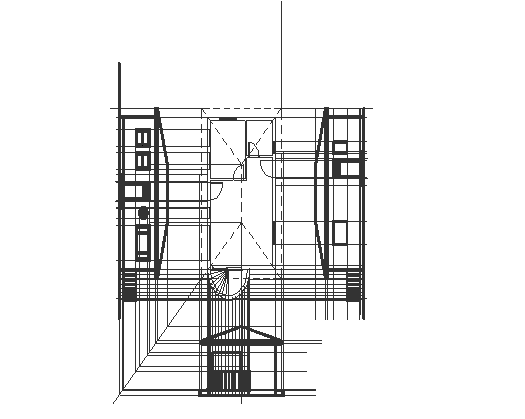

Теперь на плане внизу начертите вид справа.



2. Установите текущим слой «Вспомогательные линии».

Проведите новые, перпендикулярные к уровню «Земли», вспомогательные линии, необходимые для построения вида справа.



3. Установите текущим слой «Фасад». Используя соответствующие точки пересечений, постройте в слое «Фасад» балкон фасада справа.

Для контроля отключите слой вспомогательных линий.



Создание именованного вида «Фасад справа».



Чтобы в будущем легко вернуться к фасаду справа, создайте именованный вид:

· Выполните команды:

«Вид» - > «Именованные виды».

· В окне «Диспетчер видов» нажмите кнопку «Создать».

· В окне «Новый вид/Свойства снимка» в поле «Имя вида» введите имя вида «Фасад справа».

· Нажмите «ОК», а затем нажмите кнопки «Применить» и «ОК».

Именованный вид должен быть создан.
