Приложение 6. Трение в опорах подвеса



Природа сил сухого трения.



Природа сил сухого трения: адгезионно-деформационная

Трение в шарикоподшипниках.

Момент трения в шарикоподшипнике равен:

Где

– коэффициент трения качения подшипника, м;

;

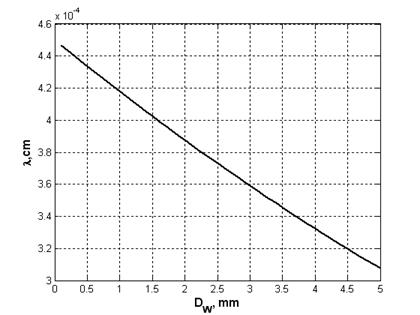

Рис.П6.1. Зависимость коэффициента трения качения шарикоподшипника

λ – коэффициент трения качения; D_w – диаметр шарика.



– диаметр окружности, на которой располагаются центры шариков, и диаметр шарика, м;

– радиальная нагрузка на подшипник, Н.



Рис.П6.2. Зависимость момента .

P5, P4, P2 – классы точности шарикоподшипников;

D_W – диаметр шарика.



Таблица № П6.1.

Вид опоры	Особенности опоры	Момент трения опоры, Н·м
Радиальная вращающаяся пара	Диаметр цапфы меньшевнутреннего диаметра подшипника и имеет относительно большой зазор
Диаметр цапфы и подшипника одинаковы; цапфа новая (не приработанная)
Диаметр цапфы и подшипника одинаковы; цапфа приработанная
Упорная пара	Давление распределено равномерно (приработанная)
Давление распределено неравномерно (не приработанная – новая опора)
Опора верчения	r – радиус сферы цапфы, м; Eц , Eп – модули Юнга первого рода материалов цапфы и пяты, Па.



Где

f – коэффициент трения скольжения;

F_r , F_a – радиальная и осевая нагрузка на опору, Н;

r_ц – радиус цапфы, м.
