IV. Водоопреснительная установка Д-5.





Назначение, устройство, работа.

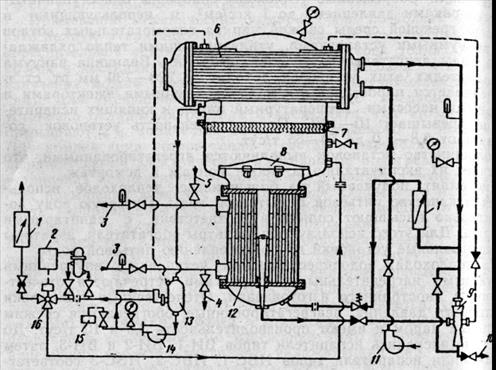

Корпус из нержавеющей стали. Трубки мельхиоровые. Трубные доски латунные. Трубки приварены к трубным доскам. Отбойник8, сепаратор жалюзийного типа 7, солемер 2, электромагнитный трехходовой клапан 16. Вакуум и удаление рассола производится эжектором 5. Питание испарителя 12 забортной водой производится насосом 11. Пар, полученный в испарителе 12, проходит через сепаратор отбойного типа 8 жалюзийного типа 7, осушается, конденсируется в конденсаторе 6. Дистиллят стекает в сборный бачок 13и удаляется насосом 14через солемер 2, расходомер 1в сборную цистерну.

Коэффициент продувания Е = 3. Содержание хлоридов до 8 ррm (мг/л). Производительность 5 м³/сут.
