ВЫБОР КОМПЛЕКСА МЕТОДОВ ГИС ДЛЯ КОРРЕЛЯЦИИ

После ввода месторождения следует решить вопрос выбора комплекса данных ГИС для корреляций разрезов скважин. Также важно проверить, нет ли среди данных ГИС синонимов, например, в одной скважине боковой каротаж может обозначаться как BK, а в другой как LLD. Синонимы необходимо указать.

Кроме того, бывают случаи, когда в части скважин некоторый отрицательный метод представляется своим значением, а в других - абсолютной величиной, и соответствующие методы в этих скважинах окажутся перевернутыми. В этой ситуации надо указать, что данный метод должен быть всегда положительный или всегда отрицательный.

Для корреляции не рекомендуется использовать более 6 методов, так как они загромождают и замедляют процесс, оптимальное количество - 4 метода.

В главном меню заходим в ТЕКУЩЕЕ МЕСТОРОЖДЕНИЕ в пункт РЕДАКТИРОВАТЬ АЛИАСЫ И ИМЕНА МЕТОДОВ (рис.17).

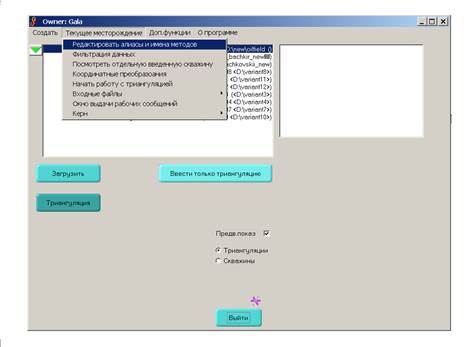

Рис.17 Пункт главного меню РЕДАКТИРОВАТЬ АЛИАСЫ И ИМЕНА МЕТОДОВ.



Для обработки имен методов предназначено окно ИМЕНА МЕТОДОВ.

Выделите в списке метод, с которым хотите работать (рис.18). Если какой-то метод ГИС не требуется для корреляции, то его можно исключить из работы нажатием кнопки НЕ ИСПОЛЬЗОВАТЬ.Имя метода будет заключено в двойные квадратные скобки и перемещено в конец списка.

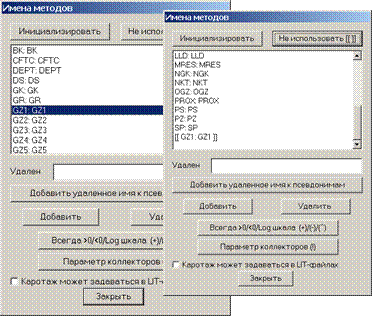

Рис.18 Исключение из работы метода ГИС.

Если в списке присутствуют имена-синонимы, следует записать их под одним именем. Для этого сначала решаем, какое из имен будет основным - под ним будут фигурировать имена- синонимы. Затем выбираем метод-синоним, нажимаем на кнопку УДАЛИТЬ (рис.19), при этом он будет перенесен в поле удален.

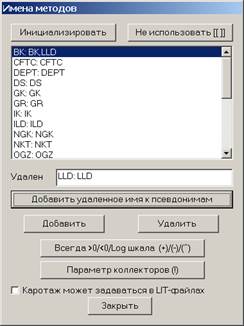

Рис. 19 Присвоение одного имени геофизическим методам синонимам.

Выделяем основное имя и при помощи кнопки ДОБАВИТЬ УДАЛЕННОЕ ИМЯ К ПСЕВДОНИМАМимя из поля удален присоединяется к основному как синоним.

Кнопка ВСЕГДА>0/<0 / Log Шкала (+)/(-)/(^) позволяет задать некоторое свойство у вводимых методов. Последовательное ее нажатие выбирает одно из написанных свойств метода.

Свойство Всегда>0 обозначает, что при вводе используется абсолютное значение метода (т.е. знак метода игнорируется; после пометки при имени метода записывается знак (+)).

Свойство Всегда<0 обозначает, что при вводе используется минус абсолютное значение метода (т.е. знак метода всегда будет отрицательным; после пометки при имени метода записывается знак (-)).

Свойство Log шкала обозначает, что при вводе используется логарифм от выбранного метода (после пометки при имени метода записывается знак (^)).

Кнопка ПАРАМЕТР КОЛЛЕКТОРОВпомечает метод знаком (!), что приводит к игнорированию данного метода при построении корреляций. Данный метод будет использоваться при построении коллекторов и в прочих целях, не связанных с построением парных корреляций и схем корреляций.

Если нужно привести список к начальному состоянию, следует нажать кнопку ИНИЦИАЛИЗИРОВАТЬ.

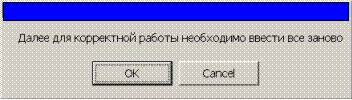

После определения комплекса методов ГИС следует нажать кнопку Закрыть, затем появится диалоговое окно ДАЛЕЕ ДЛЯ КОРРЕКТНОЙ РАБОТЫ НЕОБХОДИМО ВВЕСТИ ВСЕ ЗАНОВО.

Следует выбрать OK и на повторный запрос ВВЕСТИ НОВЫЕ ДАННЫЕ ? ответить OK.
