Привязка сетевой модели к календарю
Построенная сетевая модель рассчитывается обычным методом - либо с пользованием ЭВМ, либо вручную секторным методом. После расчета параметров сетевой модели необходимо построить ее в масштабе времени и привязать к календарю. Для этого необходимо:
- определить календарное время начала работ;
- вычерчивается календарная шкала, количество порядковых дней в которой соответствует продолжительности строительства по графику. Календарные дни (даты) на ней указываются без учета выходных и праздничных дней.
- сохраняя топологию вычерчивается сетевая модель так, чтобы каждое событие располагалось согласно времени раннего начала работы
- на графике, построенном в масштабе времени, длина любой стрелки Т (работы или зависимости) равна сумме продолжительностей работы t и ее частного резерва времени r: Т=t+r. Поэтому для работ, имеющих частные резервы времени необходимо на стрелке выделит продолжительность работы t.
- если продолжительность строительства по графику превышает нормативную, то необходимо провести его корректировку по времени.
На основе сетевой модели строят ресурсные графики: движения рабочих, работы строительных машин и механизмов, потребности в материальных ресурсах; распределения объемов СМР и др. Если потребное количество ресурсов превышает их наличие, то проводят корректировку по ресурсам.
График движения рабочих строят путем суммирования количества рабочих, занятых на всех работах, выполняемых в рассматриваемом отрезке времени в течение суток.
Календарный план строительства в виде сетевого графика, а также ресурсные графики представлены на листе 1 графической части.
Продолжительность строительства объекта по сетевому графику равна нормативной продолжительности:
Максимальное количество рабочих: Nмакс=55 чел.

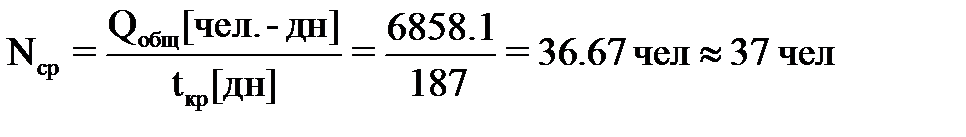

Среднее количество рабочих:

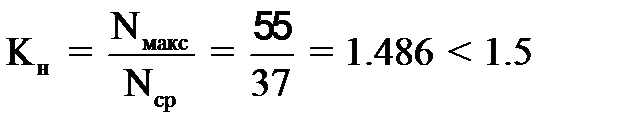

Коэффициент неравномерности движения рабочих:
Таблица 2.3 - Карточка-определитель работ сетевого графика
| Код работ | Наименование работы | Конструктивные элементы (пункты ведомости объемов работ) | Затраты труда, чел-дн | Число смен | Состав бригады | Требуемые машины | Продолжительность работы, дн. | ||
| Специальность | Численость рабочих в смену чел. | Наименование | Количество маш.-см. | ||||||
| 1-2 | Разработка грунта экскаватором | 1,2 | 17,5 | Машинист, помощник машиниста | экскаватор, бульдозер | 11,3 | |||
| 2-3 | Доработка грунта вручную | 9,4 | Землекоп | - | - | ||||
| 3-4 | Устройство ж/б подушек 1 захв. | 13,6 | Монтажник | - | - | ||||
| 4-6 | То же 2 захв. | 6,8 | Монтажник | - | - | ||||
| 4-5 | Укладка блоков стен подвала 1 захв. | 79,67 | Монтажник | кран | 18,93 | ||||
| 6-8 | То же 2 захв. | 39,83 | Монтажник | кран | 9,47 | ||||
| 8-9 | Монтаж плит перекрытия над техэтажом | 43,9 | Монтажник | кран | 3,3 | ||||
| 7-10 | Устройство гидроизоляции | 11,12 | 14,5 | Гидроизолировщики | - | - | |||
| 5-10 | Подсыпка под полы | 6,7 | 10,7 | Машинист, Землекоп | Экскаватор | 0,7 | |||
| 10-11 | Обратная засыпка и уплотнение грунта | 4,5,8 | 17,3 | Машинист, Землекоп | Бульдозер, трамбовки | 0,2 | |||
| 11-12 | Кладка стен и монтаж СЖБК | 13,14,15,16,18,19,21,22,23 | Каменщики, монтажники | кран | 102,4 |
Продолжение таблицы 2.3
| 12-13 | Устройство стропильной системы 1 захв. | 59,4 | Плотники | кран | 0,27 | ||||
| 13-14 | Устройство стропильной системы 2 захв. | 29,7 | Плотники | кран | 0,13 | ||||
| 13-15 | Устройство кровли из асбестоцементных листов 1 захв. | 25,29 | 145,47 | Плотники | кран | 1,93 | |||
| 19-20 | Устройство кровли из асбестоцементных листов 2 захв. | 25,29 | 72,73 | Плотники | кран | 0,97 | |||
| 12-17 | Заполнение проемов 1 захв. | 20,30,31,32,33,34,35 | 148,53 | Плотники | кран | 1,4 | |||
| 17-18 | Заполнение проемов 2 захв. | 20,30,31,32,33,34,35 | 74,27 | Плотники | кран | 0,7 | |||
| 17-19 | Подготовка под под полы, утепление 1 захв. | 36,37,38,39 | 194,47 | Бетонщики, изолировщики | - | - | |||
| 19-27 | Подготовка под под полы, утепление 2 захв. | 36,37,38,39 | 97,23 | Бетонщики | - | - | |||
| 28-32 | Утепление пола чердака | 26,27 | 58,3 | Изолировщики | кран | 0,28 | |||
| 16-37 | Отделка фасада | 48,49 | 304,7 | Штукатуры, маляры | - | - | |||
| 37-38 | Устройство крыльца | 17,5 | Плотники, бетонщики | кран | 1,7 | ||||
| 24-25 | Штукатурные работы 1 захв. | 479,73 | Штукатуры | - | - | ||||
| 25-29 | Штукатурные работы 2 захв. | 239,87 | Штукатуры | - | - |
Продолжение таблицы 2.3
| 26-30 | Облицовочные работы и полы из плитки 1 захв. | 41,42,43,45 | 153,87 | Облицовщики-плиточники | - | - | |||
| 31-34 | Облицовочные работы и полы из плитки 2 захв. | 41,42,43,45 | 76,93 | Облицовщики-плиточники | - | - | |||
| 30-33 | Малярные и обойные работы 1 захв. | 46,47 | 533,53 | Маляры | - | - | |||
| 34-40 | Малярные и обойные работы 2 захв. | 46,47 | 266,77 | Маляры | - | - | |||
| 33-40 | Устройство линолеумных полов | 179,8 | Облицовщики синт. матер. | - | - | ||||
| 20-22 | Санитарно-технические работы (черновые) | 363,72 | Сантехник | - | - | ||||
| 36-40 | Чистовые санитарно-технические работы | 155,88 | Сантехник | - | - | ||||
| 21-23 | Электромонтажные работы (черновые) | 181,86 | Электрик | - | - | ||||
| 35-40 | Электро-монтажные работы чистовые | 77,94 | Электрик | - | - | ||||
| 29-40 | Слаботочные работы | 103,9 | Связисты | - | - | ||||
| 38-40 | Благоустройство территории | 155,9 | Разных профессий | - | - | ||||
| 39-40 | Прочие и неучтенные работы | 623,5 | Разных профессий | - | - | ||||
| 40-41 | Подготовка к сдаче | - | 3,12 | Разных профессий | - | - | |||
| ВСЕГО: | 6861,22 |
