Новоуральский политехнический институт

Московского инженерно-физического института

(Технического университета)

Кафедра промышленной электроники

Лабораторная работа № 3

по теме:

“ Анализ измерений напряжений аналоговыми и

цифровыми вольтметрами ”

по курсу:

“Метрология”

Выполнил: Леванов Г. А.

Ст. гр. 2ЭА-36Д

Проверила: Литвинчук И.Е.

Новоуральск

Цель работы:

1. Проанализировать показания аналоговых электромеханических

и цифрового вольтметров, оценить погрешности измерений;

2. Овладеть практическими навыками работы с вольтметрами

различных видов.



Домашнее задание:

1. Ознакомиться с приложением к работе.

Ознакомились.



2. Расчитать действующее значение напряжения на резисторе R последовательной

R - C цепи.( рис 1.) при входном синусоидальном напряжении, действующее значение

которого U=5В, при изменении частоты f от 20 Гц до 20 кГц ( ориентировочно шаг

изменения частоты f=2 кГц ). Расчеты свести в таблицу 1.

Частота f, Гц	W = lg(f)	UR	UR/URmax	20×lg(UR/URmax)
		2.403·10-3	4.833·10-4	-66.316
	0.699	0.012	2.416·10-3	-52.337
		0.024	4.833·10-3	-46.316
	1.477	0.072	0.014	-36.775
	1.845	0.168	0.034	-29.419
		0.24	0.048	-26.326
	2.301	0.478	0.096	-20.335
	2.699	1.168	0.235	-12.581
	2.845	1.594	0.321	-9.88
		2.166	0.436	-7.219
	3.301	3.465	0.697	-3.138
	3.602	4.436	0.892	-0.993
	3.778	4.724	0.95	-0.446
	3.903	4.839	0.973	-0.237
		4.895	0.984	-0.137
	4.079	4.927	0.991	-0.082
	4.146	4.946	0.995	-0.048
	4.204	4.958	0.997	-0.026
	4.255	4.967	0.999	-0.011
	4.301	4.973		-2.894·10-4

Таблица 1.

Примечание : U_R^max- максимальное напряжение на резисторе R ( U_R^max =4.973 B )



R = 5.1 кОм

C = 0.015 мкФРис 1.

Рис 1.

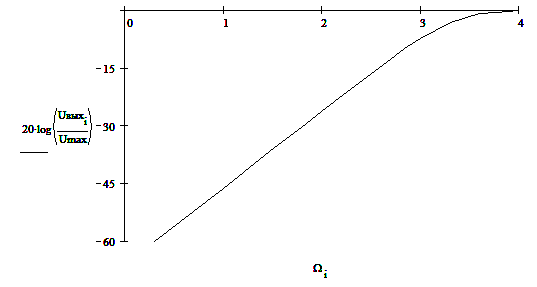

3. Построить частотные характеристики R – C цепи по результатам расчетов п. 1. 2.

( характеристики построить в координатах U_R/U_R^max,f, 20×lg(U_R/U_R^max) , W ).
