Рыбозащитные устройства

Рыбозащитные устройства (РЗУ) рассматриваются как неотъемлемый элемент водозаборных сооружений. Главные требования к РЗУ:

· гарантированный (бесперебойный) пропуск воды;

·
эффективность рыбозащиты;

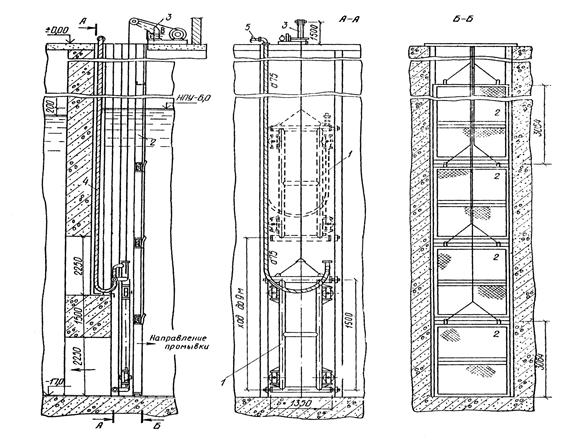

Рис.5.11. Рыбозащитная плоская сетка с промывным устройством в приемной камере



Рыбозащитными называются сооружения, предназначенные для защиты рыб от источника опасности – оголовок, водоприемное окно, путем предотвращения попадания рыб в них и отвода их от этих участков в водоем.

Из существующих водозаборных сооружений наиболее полно обеспечивают защиту рыб фильтрующие, комбинированные, глубинные водозаборы, а также речные русловые водозаборы с затопленными оголовками, если скорость обтекания их речным потоком более чем в 3 раза превышает скорость входа в водоприемные сооружения. Полностью исключается попадания рыб в инфильтрационные водозаборы. Для таких водозаборов, а также для водозаборных сооружений малой производительности, в которых сороудерживающие решетки на период ската рыбной молоди заменяются сетками с достаточно малой величиной ячеек, периодически промываемыми обратным током воды, дополнительные рыбозащитные устройства можно не предусматривать.

Для всех остальных водозаборов должны предусматриваться механические рыбозащитные устройства, гидравлические или физиологические рыбозаградители.

Механические:

Рыбозащитная плоская сетка с промывным устройством предназначена для задерживания взвешанных и плавающих предметов из воды поверхностных источников. Пропускная способность сетки до 0,5 м³/с. Она устанавливается на водоприемное окно или оголовок с площадью,которая рассчитывается по формуле 22 с условием, что скорость движения воды через сетку равна 0,05-0,10 м/с (рис. 5.11). Расход промывной воды 30л/с при давлении 30 метров водяного столба и скорость движения в промывном водоводе 1-3 м/с. Диаметр промывного водовода по [17].

· Рыбозащитная сетка барабанного типа устанавливается на водоприемных окнах водозаборных сооружений берегового типа. Промывка сетки и отпугивание молоди рыб осуществляется вращающимся промывным устройством (рис. 5.12). Площадь поверхности сетки определяется по формуле:

F = Q/V, м², (34)



где Q – полезная производительность сооружения, м³/с; V- скорость движения воды через сетку принимается равной не более 0,1 м/с.



Рис. 5.12. Рыбозащитная барабанная сетка с
