Водовыпуск прямых и геликоидальных труб
Водовыпуск q л/сек | Скорость течения V см/сек | h см | ДА см | h-iJi см | ||
1) Экспериментальная установка без труб, но с коническим водозабором и водовыпуском тестируемой трубы и с резиновым шлангом 19 мм в лиаметое | 0,148 ОД 66 0,187 0,215 0,231 0,247 | 52,3 58,7 66,1 76,0 81,6 87,3 | 7,35 8,81 10,70 12,85 15,30 17,48 | 0,32 0,49 0,60 0,70 0,80 1,10 | 7,03 8,32 10,10 12,15 ■ 14,50 16,38 | |
2) Спиралевидная геликоидальная медная труба приблизительно 1,45 м длиной с площадью поперечного сечения 5,05 смг | 0,130 | 25,7 | 6,0 | 0,34 | 5,66 | |
0,168 | 3,93 | 10,05 | 0,47 | 9,58 | ||
0,206 | 40,8 | 13,7 | 0,62 | 13,08 | ||
0,215 | 42,6 | 15,7 | 0,70 | 15,00 | ||
0,234 | 46,3 | 18,0 | 1,20 | 16,80 | ||
0,250 | 49,5 | 19,8 | 1,36 | 18,44 | ||
+ 0,283 | 56,1 | 21,2 | 2,15 | 19,95 | ||
0.294 | 58.3 | 22.1 | 1,55 | 20.55 | ||
+ Данные получены в ходе различных серий экспериментов | 0,303 | 60,06 | 24,55 | 1,85 | 22,70 | |
0,319 | 63,38 | 26,9 | 2,05 | 24,85 | ||
+ 0.320 | 63.4 | 25.7 | 2,9 | 22.8 5,0 | ||
3) Прямая медная труба. диаметр 2,54 см, длина 1,45 м | 0,123 | 24,4 | 5,3 | 0,30 | ||
0,177 | 34,6 | 16,4 | 0,50 | 9,9 | ||
0,211 | 41,7 | 15,6 | 0,65 | 14,95 | ||
0,246 | 48,7 | 20,2 | 0,85 | 19,75 | ||
0.288 | _57,Q___ 21,0 | 25.5 | 1,20 | 24.70 | ||
4) Прямая стеклянная труба, диаметр 2,54 см, длина ] ,45 м | 0,106 | 5,5 | 0,25 | 5,25 | ||
0,155 | 30,7 | 16,5 | 0,30 | 10,20 | ||
0,192 | 38,0 | 15,6 | 0,55 | 14,75 | ||
0,222 | 43,9 | 19,6 | 6,60 | 19,00 | ||
5) Гладкая коническая медная труба, длина 1,45 м | 0.275 | 54.4 | 25.3 | 0.85 | 24.45 ( | |
0,073 | 5,65 | 0,20 | 5,45 , | |||
0,1035 | 9,80 | 0,22 | 9,58 | |||
0,1200 | 14,65 | 0,20 | 14,45 | | |||
0,1445 | 20,70 | 0,30 | 20,40 | | |||
0.1555 | 24J5 Г 4,60 | 0,42 0,15 | 24.33 | | |||
6)Коническая спиралевидная геликоидальная медная труба, длина 1,45 м | 0,0525 | 4,45 1 | ||||
0,0820 | 9,30 | 0,23 | 9,07 I | |||
0,1075 | 14,25 | 0,30 | 13,95 | | |||
0,1320 | 20,55 | 0,38 | 20,17 J | |||
0.1565 | 26,40 5,35 | 0,62 | 25.78 I | |||
7) Прямая коническая геликоидальная медная труба с большим поперечным сечением, длина 1.45 м | 0,0565 | 0,17 | 5,18 | | |||
0,0844 | 10,70 | 0,32 | 10,38 | | |||
0,1060 | 15,20 | 0,38 | 14,82 | | |||
0,1240 | 20,40 | 0,22 | 2U8;j | |||
8) Прямая коническая геликоидальная медная труба с меньшим поперечным сечением, длина 1.45 м | 0,0292 | 5,90 | 0,10 | 5,80 j | ||
0,0438 | 10,70 | 0,10 | 10,60 i | |||
0,0545 | 15,7 | 0,10 | 15,20 | | |||
0,0665 | 20,70 | 0,13 | 20,57 J | |||
0,0_788 j | 26,40 | 0,18 | 26.22 f | |||
Таблица 2 Подо вы пуск н потери, связанные с силой трения прямых и спиралевидных труб из меди и стекла
Водовыпуск | Потери, связанные с силой трения в | Прямая стеклянная трубя | ||
спиралевидных геликоидальных | прямых | |||
медных тоубах | ||||
л/сек | см см | СМ | ||
0.12 | 0.10 | 0,5 | 1.85 | |
0,13 | 0.19 | 0.20 | 2.07 | |
0,14 | 0.00 | 0.23 | 2.20 | |
0.15 | 0,40 | 0.33 | 2.48 | |
0.16 | 0,95 | 0.45 | 2.85 | |
0.17 | 0.95 | 0.70 | 3.25 | |
0.18 | 0.65 | 1.20 | 3.75 | |
0.19 | 0.45 | 1.85 | 4.25 | |
0.20 | 0.95 | 2.25 | 4.65 | |
0.21 | 2.05 | 2.55 | 5.05 | |
0.22 | 2.50 | 2.65 | 5.30 | |
0,23 | 2.45 | 2.95 | 5,45 | |
0.24 | 2.10 | 3.10 | 6.00 | |
0.25 | 1.70 | 3.24 | ||
0.26 | 1.25 | 3.35 | 5.60 | |
0.27 | 0.80 | 3.50 | 6.20 | |
0.28 | 0,35 | 3,75 . | 6.65 | |
0.29 | 0.00 | 4,00 | 7.00 j | |
0.30 | 0.00 | 4.30 | 7.30 | |
0.31 | 0.10 | |||
0.32 | 0.80 | j 4.90 | 7.30 | |
! 0.34 | 3.50 | 4.90 | i | |
0.36 | 4.60 | 4.90 | ||
0.38 | 3.70 | 5.05 | ||
0.40 | 2.50 | 5.38 | i | |
0.42 | 1.60 | 5.80 | ||
0.44 | 0,70 | 6.50 | ||

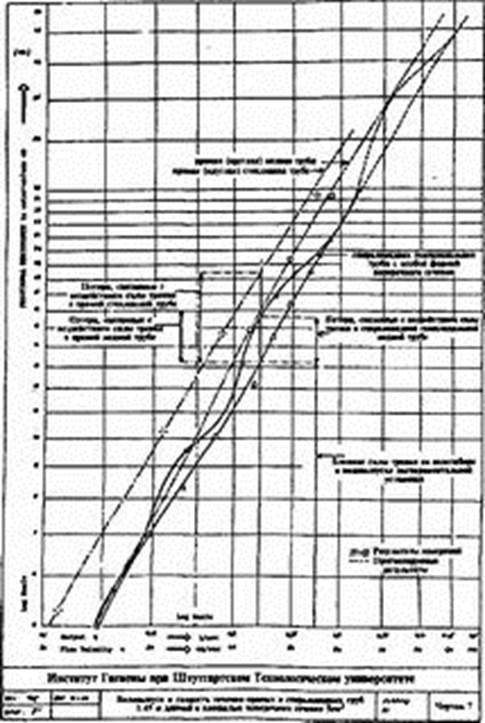

Соединительные линии взаимосвязанных измеренных величин водозабора и водовыпуска экспериментальной установки № 1, так же как соединительные линии прямых стеклянных и медных труб, имеют точно такие же направле юсходят по величине значения спиралевидных геликоидальных труб, тоже отображают характерные колебания по-ледних. Результаты измерений, полученные таким образом, затем использовались для определения потерь, вязанных с силой трения в тестируемых трубах длиной ,45 м, как обозначено на чертеже 7, каждая из ординат гежду q — h-линиями экспериментальной установки и тес-ируемых труб установлена и отображена в таблице 2.
-
