Озрокова Т.Г.







СТРОИТЕЛЬНЫЕ ЧЕРТЕЖИ

В ПАКЕТЕ КОМПАС







Нальчик – 2014



Печатается по решению учебно-методического совета КБГАУ

Протокол №______ от «_____» «_____________» 2013 г.

Рецензенты:

Составитель:

старший преподаватель кафедры «Техническая механика и физика» ФМЭП КБГАУ Озрокова Т.Г.



Материал методического пособия выполнен в соответствии с требованиями ГОСТов Единой системы конструкторской документации (ЕСКД) и Системы проектной документации для строительства (СПДС).

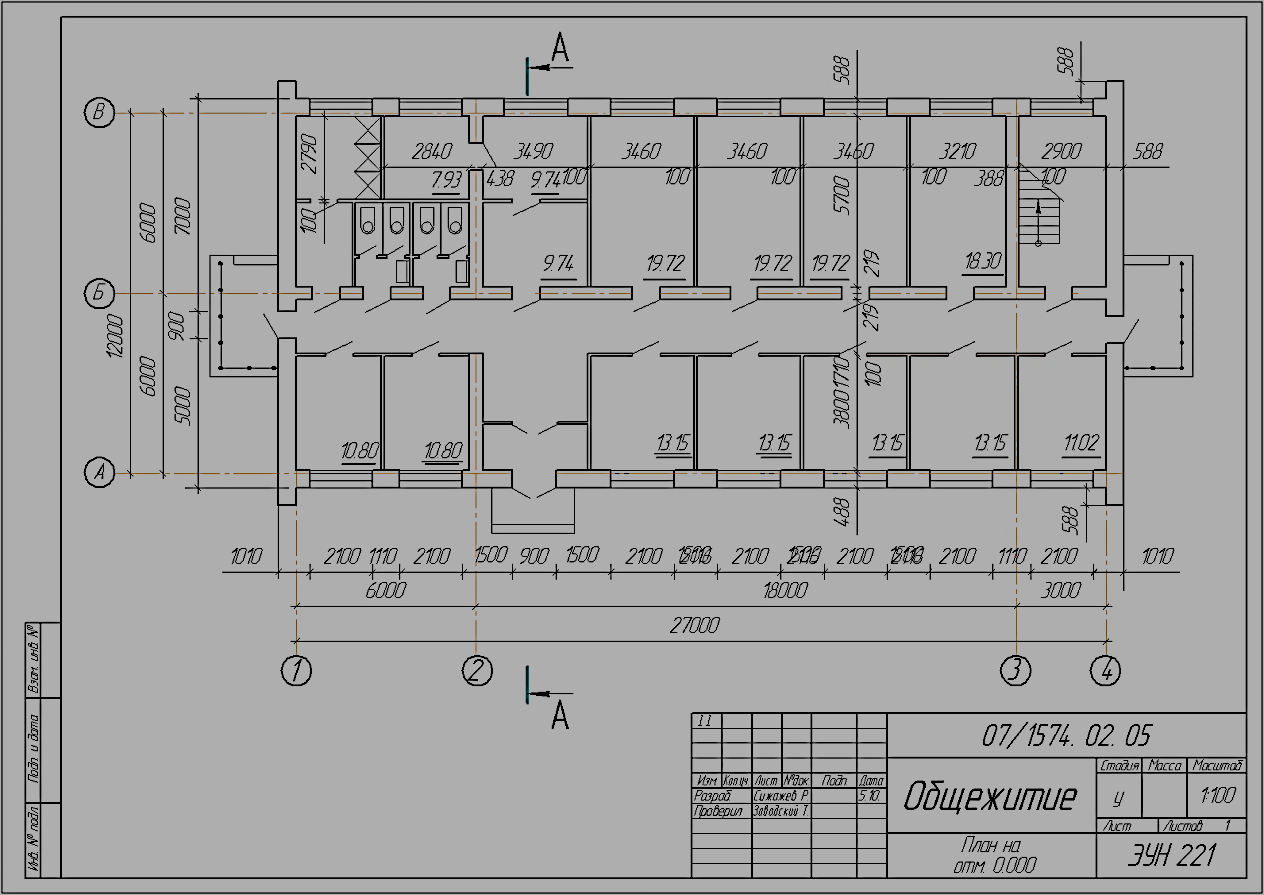

Настоящее пособие предназначено для студентов направления 270800 «Строительство», профиль – 270800.62 «Экспертиза и управление недвижимостью», как помощь при выполнении курсовой работы по компьютерной графике – «Строительное черчение в пакете КОМПАС-ГРАФИК». В нем приведены основные правила построения общестроительного чертежа, показаны приемы выполнения его в системе КОМПАС.
