Министерство высшего и среднего специального образования

Р С Ф С Р

Ростовский – на - Дону ордена Трудового Красного Знамени институт

Сельскохозяйственного машиностроения

Утверждено

проректором по учебной

работе





«Относительный покой жидкости во вращающемся сосуде»

Руководство к лабораторной работе № 12





Ростов-на-Дону

1986г





Печатается по решению редакционной комиссии по техническим

Наукам





Разработано на кафедре "Теплотехника и гидравлика"



Составил ассистент А.Д. Дьяченко



Ответственный за выпуск доц., к.т.н. Ю.А.Яцухин



Рецензент доц. к.т.н. Ю.В.Коваленко



Руководство к лабораторной работе по курсу "Гидравлика" для студентов дневного, вечернего и заочного обучения, предусматривает закрепление и расширение знаний студентов по основным разделам курса.





Ростовский - на - Дону институт сельскохозяйственного

машиностроения, 1986







Цель работы: исследование относительного покоя жидкости путем намерения координат точек кривей свободной поверхности жадности, в диаметральной плоскости вращающегося сосуда, с последующим сопоставлением их с величинами координат, найденными из теоретических зависимостей.



Основные теоретические понятия

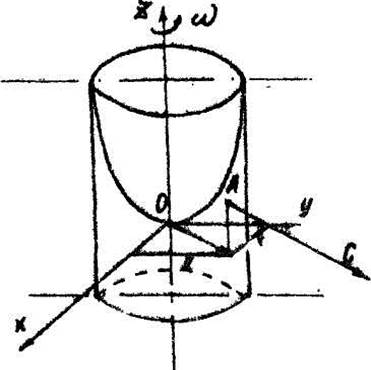

ЖИДКОСТЬ заполняет сосуд, вращающийся вокруг вертикальной оси с постоянной угловой скоростью по рис. I.







Рис.1



Равновесное состояние покоящейся жидкости определяется уравнением Эйлера:





(1)



В этом случае жидкость находится под действием сил тяжести и центробежной силы.





Центробежная сила, действующая на каждую частицу жидкости, равна



(2)



где m – масса жидкости;

r – радиус вращения;



Проекция единичной центробежной силы (отнесенной к единице массы) на координатные оси равны

(3)

так как

cos(r,x)=

то (4)





Кроме силы инерции из массовых сил действует еще и сила тяжести.





z = g (5)

Для выводауравнения равновесия покоящейся жидкости во вращающемся сосуде, уравнение (1) умножим соответственно dx, dy, dzи просуммируем.

или (6)





С учетом равенства (5) уравнение (6) примет вид:





После интегрирования

P=

где p – абсолютное давление.



Если начало координат поместить на свободной поверхности, то x = y = z, а .





Следовательно, постоянная интегрирования





Таким образом,



(7)





так как

Уравнение (7) позволяет определить давление в любой точке покоящейся жидкости, находящейся в состоянии относительного покоя.



Для свободной поверхности жидкости, где уравнение (7) запишется в виде



Или (8)



Где g- ускорение силы тяжести.





Эта формула позволяет определить превышение любой точки свободной поверхности над координатной плоскостью (см. рис. 1).
