Классифицирующие символы условных обозначений

Тип условного обозначения	Символ 1
Обозначение высшего уровня - устройство Обозначение высшего уровня - функциональная группа Обозначение конструктивного расположения Позиционное обозначение Обозначение электрического контакта Адресное обозначение	= ≠ + - : ( )

Если поле схемы разбито на зоны или схема выполнена строчным способом, то позиционное обозначение составных, частей элементов, выполненных разнесенным способом, включает обозначение зон или номера строк, в которых изображены все остальные составные части элемента или устройства. Их указывают в скобках под позиционным обозначением или, справа от него (рис.13).

Позиционное обозначение одинаковых элементов при однолинейном изображении схемы наносят согласно рис.14. У одного условного графического обозначения, заменяющего несколько графических обозначений одинаковых элементов, указывают позиционное обозначение всех элементов. При отсутствии элементов в некоторых цепях, изображенных однолинейно, справа от позиционного обозначения или под ним записывают в квадратных скобках обозначение цепи, в которых эти элементы имеются.

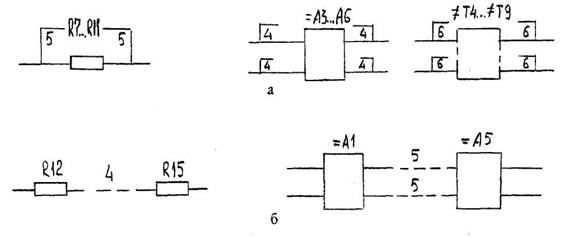

На рис.14 представлено изображение на схеме параллельного (рис.14, а) и последовательного (рис.14, б) соединения одинаковых элементов, устройств или функциональных групп. При параллельном соединении допускается вместо изображения всех ветвей параллельного соединения изображать только одну ветвь, указывая количество ветвей с помощью обозначения ответвления. Позиционное обозначение элементов, устройств функциональных групп проставляется с учетом всех ветвей, входящих в параллельные соединения. При последовательном соединении вместо изображения всех последовательных соединенных элементов, устройств допускается изображать только первый и последний элементы, показывая электрические связи между ними штриховыми линиями. Над штриховой линией указывают общее количество одинаковых элементов. В позиционных обозначениях при этом должны быть учтены элементы, устройства и функциональные группы, не изображенные на схеме.

Рис.14

Элементам, входящим в функциональные группы, присваивают позиционное обозначение по общим правилам. При наличии в изделии нескольких одинаковых функциональных групп позиционные обозначения элементов, присвоенные в одну из этих групп, повторяются в последующих.

Элементам, входящим в устройства, присваивают позиционные обозначения в пределах каждого устройства.

В некоторых случаях около условных графических и позиционных обозначений указывают номинал резисторов и конденсаторов. При этом допускается применять упрощенный способ обозначения единиц измерения (рис. 15):

Рис.15

— для резисторов: от 0 до 999 Ом — без указания единиц измерения; от 1·103 до 999·103 Ом - в килоомах с обозначением единиц измерения строчной буквой к, от 1·106 до 999·106 Ом — в мегаомах, с обозначением единицы измерения прописной буквой М; свыше 1·109 Ом - в гигаомах с обозначением единицы измерения прописной буквой Г;

— для конденсаторов: от 0 до 9999·10-12Ф - в пикофарадах без указания единицы измерения; от 1·10-8 до 9999·10-6 Ф - в микрофарадах с обозначением единицы измерения мкФ.
