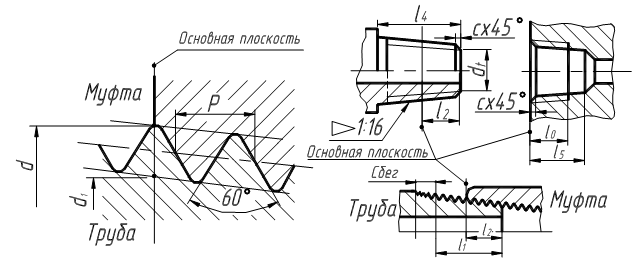

РЕЗЬБА ДЮЙМОВАЯ КОНИЧЕСКАЯ

(по ГОСТ 6111-52)





Размер Резьбы d Шаг резьбы P Длины резьбы Диаметр в основной плоскости Внутренний диаметр резьбы у торца dt   l4   c   l5   l0
l1   l2   d   d1
1/16 1/8 1/4 3/8 1/2 3/4 1 1/4 1 1/2 0,941 0,941 1,411 1,411 1,184 1,184 2,209 2,209 2,209 2,209 6,5 7,0 9,5 10,5 13,5 14,0 17,5 18,0 18,5 19,0 4,064 4,572 5,080 6,096 8,128 8,611 10,160 10,668 10,668 10,674 7,895 10,272 13,572 17,055 21,223 26,568 33,228 41,985 48,054 60,092 6,389 8,766 11,314 14,797 18,321 23,666 29,694 38,451 44,520 56,558 6,135 8,480 10,997 14,416 17,813 23,128 29,059 37,784 43,853 55,866 10,5 11,0 15,5 16,5 21,0 21,5 26,5 27,0 27,5 28,5 1,5 1,5 1,5 1,5 26,5 26,5 33,5 34,5 34,5 35,5



Примечания: 1. Размер резьбы – в дюймах.

2. Резьба дюймовая коническая выполняется по единому классу точности.



ОБОЗНАЧЕНИЕ ДЮЙМОВОЙ КОНИЧЕСКОЙ РЕЗЬБЫ

К1 1/4 ГОСТ 6111-52

Номер размерного стандарта

Наружный диаметр резьбы в дюймах в основной плоскости

Знак конической резьбы

РЕЗЬБЫ СПЕЦИАЛЬНЫЕ

Специальные резьбы – резьбы, параметры которых (профиль, диаметр, шаг) или их сочетание (диаметр и шаг) не предусмотрены стандартами на резьбы.



ОБОЗНАЧЕНИЕ СПЕЦИАЛЬНОЙ РЕЗЬБЫ
