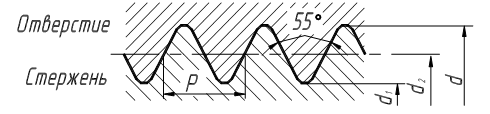

РЕЗЬБА ТРУБНАЯ ЦИЛИНДРИЧЕСКАЯ

(по ГОСТ 6357-81)

Размер резьбы	Шаг P	Диаметры резьбы	Размер резьбы	Шаг P	Диаметры резьбы
d	d2	d1	d	d2	d1
1/16 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 1/8 1 1/4 1 3/8 1 1/2 1 3/4	0,907 0,907 1,337 1,337 1,814 1,814 1,814 1,814 2,309 2,309 2,309 2,309 2,309 2,309	7,723 9,728 13,157 16,662 20,955 22,911 26,441 30,201 33,249 37,897 41,910 44,323 47,803 53,746	7,142 9,147 12,301 15,806 19,793 21,749 25,279 29,039 31,770 36,418 40,431 42,844 46,324 52,267	6,561 8,566 11,445 14,950 18,631 20,587 24,117 27,877 30,291 34,939 38,952 41,365 44,845 50,788	2 1/4 2 1/2 2 3/4 3 1/4 3 1/2 3 3/4 4 1/2 5 1/2	2,309 2,309 2,309 2,309 2,309 2,309 2,309 2,309 2,309 2,309 2,309 2,309 2,309	59,614 65,710 75,184 81,534 87,884 93,980 100,33 106,68 113,03 125,73 138,43 151,13 163,83	58,135 64,231 73,705 80,055 86,405 92,501 98,851 105,20 111,55 124,25 136,95 149,65 162,35	56,656 62,752 72,226 78,576 84,926 91,022 97,372 103,72 110,07 122,77 135,47 148,17 160,87

Примечание - Размер резьбы – в дюймах.



КЛАССЫ ТОЧНОСТИ ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБЫ

Трубная цилиндрическая резьба выполняется по двум классам точности: класс А и класс Б.



ОБОЗНАЧЕНИЕ ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБЫ

G⁷/₈LH – A



Класс точности резьбы

Направление резьбы (левое)

Для правой резьбы - не указывается

Размер резьбы (условный проход в дюймах)

Знак трубной резьбы



МЕСТА НАНЕСЕНИЯ ОБОЗНАЧЕНИЯ РЕЗЬБЫ
