Продольный профиль линейного сооружения.

На продольном профиле показывают:

- линию фактической поверхности земли;

- проектную линию дна канала (открытого коллектора), дна основания и верха закрытого коллектора, бермы или дамбы;

- линии ординат от точек переломов фактической поверхности земли и точек сопряжения элементов проектной линии продольного профиля;

- геодезические знаки (реперы, пункты геодезических сетей местного значения), определяющие исходные высоты;

- существующие и проектируемые наземные, надземные и подземные инженерные коммуникации с указанием пикетных значений мест пересечения на ординатах профиля;

- пикеты принимаются через 100 м.

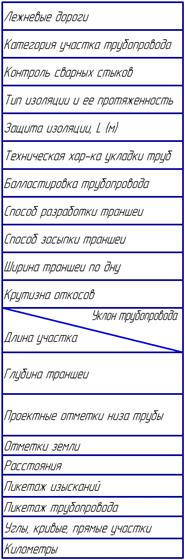

Перечень вышеуказанных данных приводят в таблице (сетке), помещаемой под продольным профилем. Для трубопроводов (водоводов) боковик таблицы выполняют по форме, приведенной на рисунке 26.





Рисунок 26

Над боковиком таблицы указывают горизонтальный и вертикальный масштабы, в которых выполнен продольный профиль.

В зависимости от рассматриваемого в дипломном проекте направления, содержание боковика таблицы может изменяться.

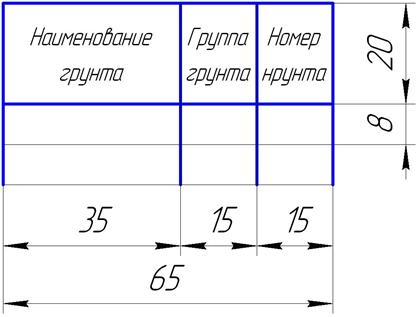

При использовании ЭВМ для построения продольного профиля допускается применять другие формы боковиков, удобные для автоматизированного проектирования, а разведочные геологические выработки допускается приводить на профилях в виде таблицы, выполняемой по форме, приведенной на рисунке 27.





Рисунок 27



В таблице указывают:

- в графе «Группа грунта» - номер группы грунта в соответствии с классификацией по трудности их разработки;

- в графе «Номер грунта» - условный номер, принятый для обозначения грунта. В этом случае на профиле указывают условный номер грунта в кружке, диаметром 5 - 7 мм.

Геологические и гидрогеологические разрезы показывают на продольных профилях магистральных, распределительных каналов (главных коллекторов) на глубину до 5 м от дна канала (основания трубопроводов). В отдельных случаях, в зависимости от геологических условий, допускается показывать разрезы на большую глубину.

Над таблицей-сеткой продольного профиля канала показывают:

- условные графические обозначения гидротехнических узлов и их элементов;

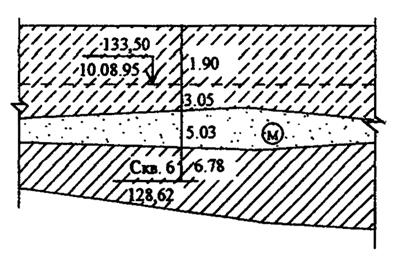

- геологические выработки с указанием их номера, глубины заложения грунтов; отметки и даты определения залегания грунтовых вод как показано на рисунке 28.

Рисунок 28
