Пример выполнения синхронизации при ручном управлении

Исходным режимом является одиночная работа ГА3 с нагрузкой Гр3.

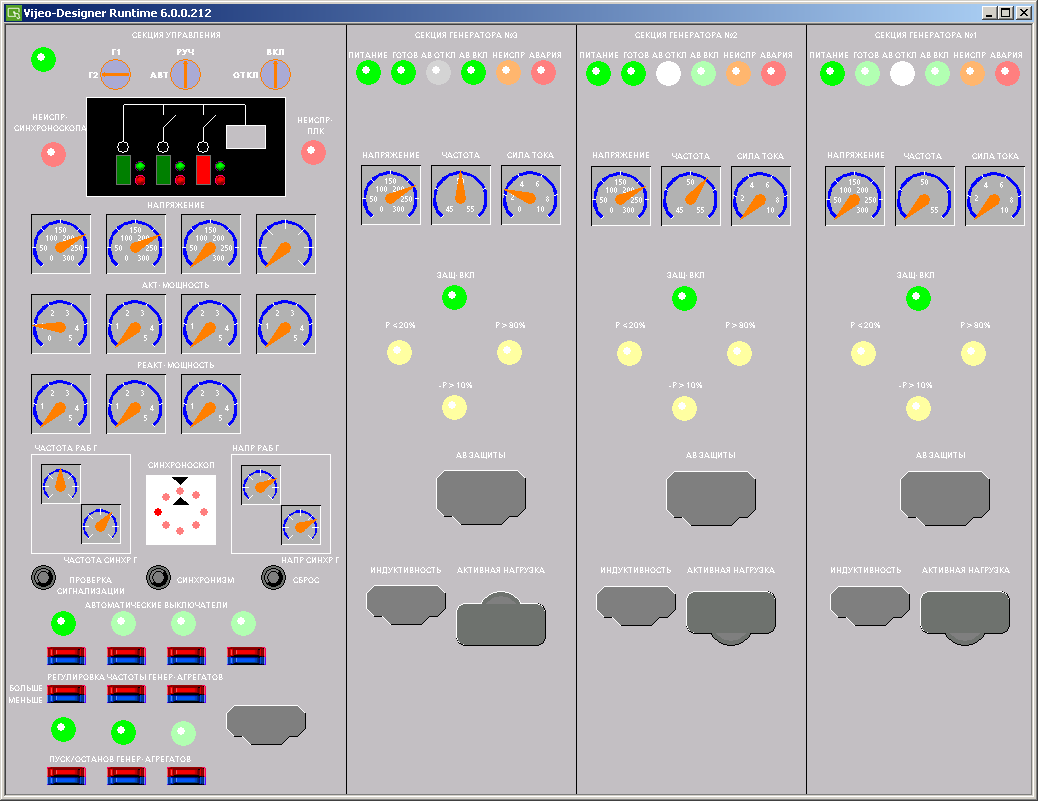

Рисунок 2.17 Вид тренажера



Далее выполняем включение ГА2:

Рисунок 2.18 Вид тренажера

Подключение ГА2 к шинам производится в следующей последовательности:

· подгонка частоты ГА2 к частоте ГА3;

· взведение генераторного автомата ГА2 (кнопка «Автоматические выключатели»); появляется бегущий сигнал на синхроноскопе (рис. 2.19);

· с помощью воздействия на уставку регулятора частоты вращения подключаемого генераторного агрегата обеспечиваются условия синхронизации (частота подключаемого генератора должна быть немного больше частоты работающего)- это проверяется по направлению и скорости вращения бегущего сигнала синхроноскопа S; для соблюдения условий синхронизации он должен вращаться по часовой стрелке (рис.2.20-2.21);

· включение генераторного автомата ГА2 (кнопка «Синхронизация») осуществляется в момент прохождения сигнала в верхней точке шкалы S (рис.2.22);

· состояние системы после подключения ГА2 к шинам показано на рис. 2.23.



Рисунок 2.19 Вид тренажера



Рисунок 2.20 Вид тренажера



Рисунок 2.21 Вид тренажера



Рисунок 2.22 Вид тренажера



Рисунок 2.23 Вид тренажера



По требованию Регистра параллельно работающие генераторные агрегаты должны иметь одинаковую нагрузку. Сразу после подключения ГА2 он продолжает работать на холостом ходу (рис.2.23). Для выравнивания нагрузок необходимо воздействовать на уставки регуляторов вращения двух работающих ГА. При этом для увеличения нагрузки подключенного ГА2 необходимо увеличивать частоту вращения, а для у работающего ГА3 – уменьшать. Кроме того, должно выполняться условие по точности поддержания частоты (50 Гц ± 5 %); рис.2.24-2.25 иллюстрируют описанные действия.

Рисунок 2.24 Вид тренажера



Рисунок 2.25 Вид тренажера
