Построение в Vissim'е блока с требуемой статической характеристикой



Vissim предлагает исследователю специальный блок map (Blocks - Nonlinear - map), с помощью которого можно создать однозначную нелинейность произвольного вида, задавая параметры характеристики в специальном файле с расширением .map.

4.1. Создать в Vissim'е блок со статической характеристикой аппроксимирующей характеристику, показанную на рисунке. Аппроксимацию выполнить не менее чем по 10 -12 точкам.

Для создания нелинейного блока с требуемой однозначной статической характеристикой следует сделать следующее.

1. Поместить на рисунке точки сопряжения линейных участков аппроксимации. В местах, где кривизна кривой выше, поместить большее количество точек. Общее число точек взять не менее 10 -12.

2. Запустить Блокнот. Прочитать координаты отмеченных точек сопряжения линейных участков и занести в Блокнот в две колонки: слева значения абсцисс точек (входного сигнала), а справа - ординат (выходного сигнала). Значения разделять одним или несколькими пробелами.

3. Сохранить созданную таблицу с названием «имя файла .map».

4. Вынести на рабочее поле Vissim'а блок map (Blocks - Nonlinear - map), а также генератор линейно растущего напряжения ramp и осциллограф. На первый вход осциллографа подать сигнал от генератора и в свойствах осциллографа задать развертку по сигналу первого входа. Сигнал с выхода блока map подать на второй или третий вход осциллографа.

5. Задать параметры блока map. Открыть двойным щелчком по блоку окно диалога Map Properties (Свойства блока map):

Щелчком по кнопке Select File (Выбор файла) открыть окно диалога и указать путь к созданному в п. 3 файлу «имя файла .map», щелкнуть по кнопке "Открыть".
Поставить флажки в полях Interpolate (Интерполировать значения) и Extrapolate (Экстраполировать значения за пределы диапазона по крайним отрезкам). Щелкнуть по кнопке ОК.

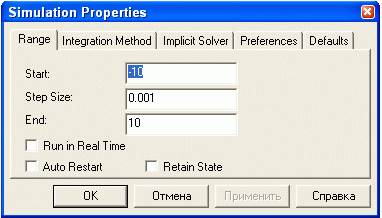

6. Задать свойства моделирования (Simulate - Simulation Properties - вкладка Range):

7. Запустить моделирование щелчком по кнопке с зеленым треугольником Vissim'а.

8. Проверить качество аппроксимации и если оно не удовлетворительно, добавить несколько точек на статической характеристике и внести их значения в файл St_Char_Stud.map. Открыть его для редактирования можно щелчком по кнопке Browse Data… (Просмотр данных).
Повторять моделирование до тех пор, пока аппроксимация не станет удовлетворительной.

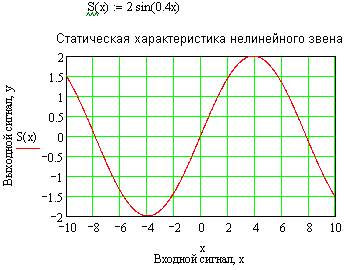

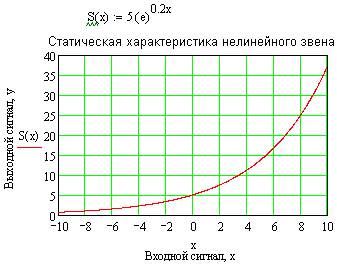

Варианты заданий:

вариант1 вариант2 вариант3

вариант4

4.2. Результат апроксимации и полученную схему вставить в отчет.
