ВЫБОР ОБЩЕЙ СХЕМЫ ПОДАЧИ ГАЗА ЗАДАННЫМ ПОТРЕБИТЕЛЯМ И СОСТАВЛЕНИЕ РАСЧЕТНОЙ СХЕМЫ
После определения расчетных (максимально-часовых) расходов газа всеми потребителями, питающимися от заводского газопровода, составляем общую схему газопровода.
Схема расположения заводского ГРП и газопровода составляется на основании исходных данных. На этой схеме условно изображаются и те здания, куда по заданию подводится газ от распределительного межцехового газопровода. На основе такой схемы, исходного задания и таблицы 4 составляется расчетная схема.
Верхняя часть расчетной схемы представляет собой подлежащие расчету участки общезаводского распределительного газопровода. В левой стороне показан участок до ГРП, а в правой - межцеховой газопровод (после РД).
Участок газопровода до ГРП рассчитывается с запасом по производительности в 25%, имея в виду перспективное увеличение потребления газа. В связи с этим
; [2.1]
нм3/ч

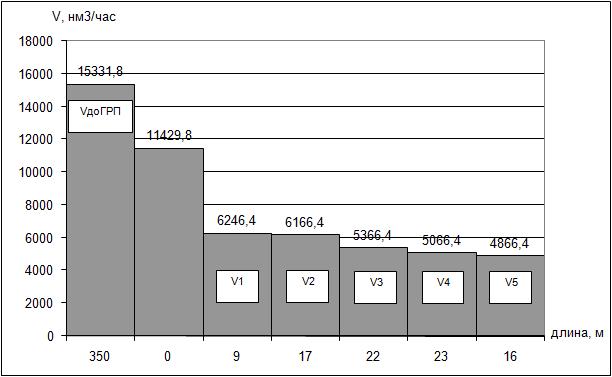

Схема, иллюстрирующая расход газа часовой по участкам приведена ниже:
нм3/ч;
нм3/ч;
нм3/ч;
;
нм3/ч;
Таблица 5
Сводная таблица для построения расчётной схемы
Участок схемы | Расход, нм3/ч | Длина, м |
Объём газа до ГРП | 15331,8 | |
1-ый участок | 6246,4 | |
2-ой участок | 6166,4 | |
3-ий участок | 5366,4 | |
4-ый участок | 5066,4 | |
5-ый участок | 4866,4 |
По результатам расчетов и в соответствии с исходными данными строим расчетную схему (рис. 2):
Рис.2. Расчетная схема
