Занятие 7 Электрическая цепь

Простейшая электрическая установка состоит из:

Ø источника И (гальванического элемента, аккумулятора, генератора и т. п.),



Ø потребителей или приемников электрической энергии П (ламп накаливания, электронагревательных приборов, электродвигателей и т. п.)



Ø соединительных проводов Л1,Л2, соединяющих зажимы источника напряжения с зажимами потребителя.

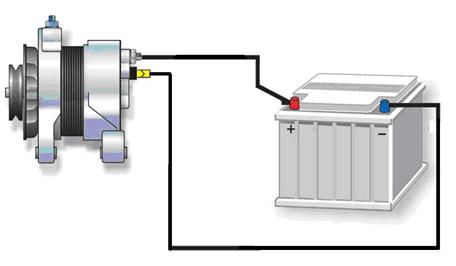

Рис.7.1. Элементы электрической цепи





Рис.7.2. Схема простейшей электрической цепи

Источник и приемник электрической энергии связаны проводами (линией электропередачи), которые образуют замкнутый контур









Рис.7.3. Линия электропередачи.

Электрическая цепь делится на внутреннюю и внешнюю части.

К внутренней части цепи относится сам источник электрической энергии.

Во внешнюю часть цепи входят соединительные провода, потребители, т. е. все то, что присоединено к зажимам источника электрической энергии.







Рис. 7.4. Участки электрической цепи
