Общие требования к оформлению графической работы.

Работа выполняется на листе формата А1 (841X594). Поле чертежа ограничивается рамкой, внутри которой помещается основная надпись (рис.1).







Рис.1

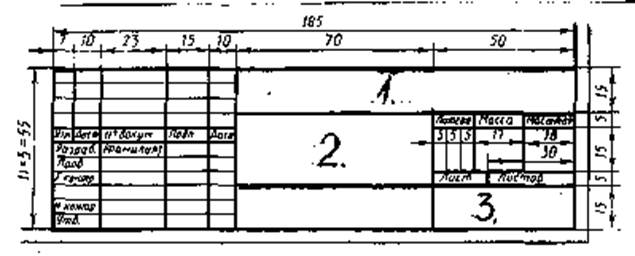

Форма и размеры основной надписи выполняется по ГОСТ 2.104-78-форма1 (рис.2).

Толщину и тип линий принять в соответствии с ГОСТ 2.303-68. Надписи и буквенно-цифровые обозначения на листах и в основной надписи выполнять стандартным шрифтом по ГОСТ ЕСКД 2.304-81.



В графе 1 записываем обозначение документа (номер чертежа)-шрифт N10. В графе 2 - наименование графической работы- шрифт N7. В графе 3 - номер группы.





Рис.2



Методические указания к выполнению заданий 1 и 2
