Спаренные многопролетные прогоны

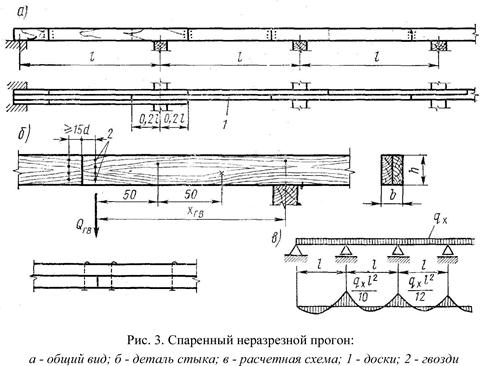

Располагаются поперек скатов крыш и опираются на основные несущие конструкции покрытия и поперечные стены, к которым крепятся так же, как и однопролетные прогоны. Спаренный прогон состоит из двух рядов досок на ребро, соединенных гвоздями. Между стыками доски соединяют конструктивными гвоздями через каждые 0,5 м. Такие прогоны рекомендуется применять только в сочетании с настилами, воспринимающими скатные составляющие.

Расчет спаренного прогона производят по схеме многопролетной неразрезной балки на нормальную составляющую нагрузки.

Максимальный изгибающий момент будет над опорами:

над второй , а над промежуточными . Проверку напряжений и подбор сечений выполняют по моменту на промежуточных опорах М:

Сечение на второй опоре, усиленное третьей доской, как правило, работает с запасом прочности.

Гвоздевые соединения работают на действующие в них поперечные силы Q_гв в стыках. Гвозди рассчитываются на изгиб. По прогибам от нормальных составляющих нормативной нагрузки рассчитывают первый пролет прогона, где относительный прогиб имеет наибольшее значение:

.



В некоторых случаях имеется возможность сократить длину первых пролетов до 0,8l. При этом изгибающие моменты на всех промежуточных опорах и прогибы всех пролетов могут считаться одинаковыми, и отпадает необходимость усиления прогона в первых пролетах.
