Базовые логические элементы

• При всей сложности устройства электронных блоков современные ЭВМ выполняемые ими действия осуществляются с помощью комбинаций относительно небольшого числа типовых логических узлов:

• 1) регистры;

• 2) шифратор, дешифратор;

• 3) арифметико-логические узлы.

• Из этих узлов строятся интегральные микросхемы очень высокого уровня:

• 1) микропроцессоры;

• 2) модули ОЗУ;

• 3) контроллеры внешних устройств и т.д.

• Указанные узлы собираются из основных базовых логических элементов (логические функции И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ.

Логическая схема И

Логическая схема ИЛИ

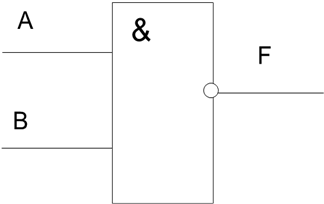

Логическая схема И-НЕ



Логическая схема ИЛИ-НЕ

Логическая схема НЕ
