Основные размеры соединений с призматическими шпонками



Основные размеры шпонок и шпоночных пазов в соединениях с призматическими шпонками даны в таблице 1

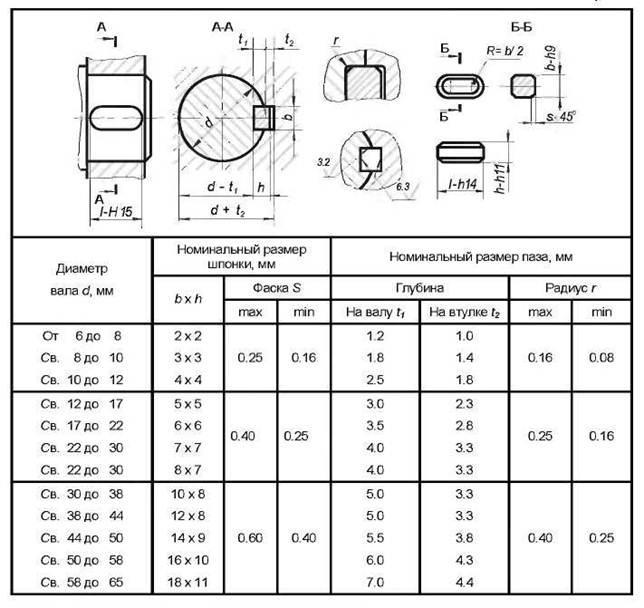

Таблица 1 Основные размеры шпонок и шпоночных пазов

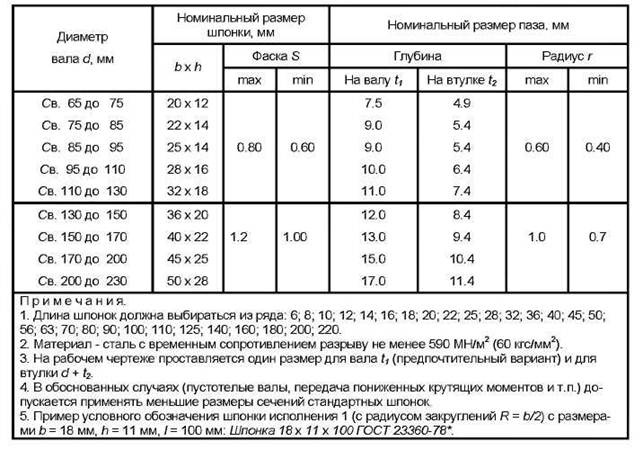

Продолжение таблицы 1
