Дешифраторы
Специализированными дешифраторами являются микросхемы серии ИД

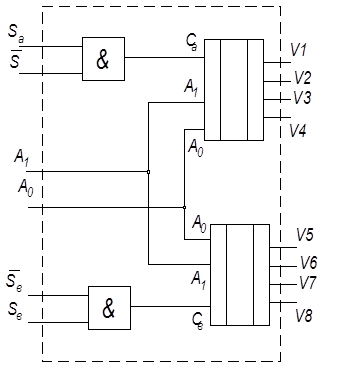

ХХХ ИД4 Данная микросхема имеет сдвоенный дешифратор 24
Данная схема состоит из двух независимых дешифраторов 24 дешифраторов А и В. Адресные входы А1 А0 являются общими.
Если на выходы Sa и - подать соответствующие сигналы 1 и 0 то комбинирование сигналов
А0 | А1 |
на соответствующих выходах будет формироваться сигнал выхода сигнал низкого уровня. При снятии сигнала на входе выход высокий.
Идентично работает дешифратор В. Разница только в том, что подается на вход Sb и низкие сигналы. Т.е. данная микросхема легко преобразуется из двух дешифраторов 24 в одну 38 путем соединения Sa и и придания этому входу А2.
А2 | А1 | А0 | A2 | A1 | A0 | |||
V5 | V1 | |||||||
V6 | V2 | |||||||
V7 | V3 | |||||||
V8 | V4 |
