Сварные швы.

Сварным швом называется закристаллизовавшийся металл, который в процессе сварки был в жидком состоянии (рис. 15).





Рис. 15. Внешний вид соеди­нения, 1—выпуклость шва, 2 — сварной шов, 3—сварочная ванна, 4—кром­ки, 5 — металл шва, 6 — основной металл, 7 — корень шва.



Сварные швы классифицируются.

1. По форме поперечного сечения: стыковые (рис. 14а) и угловые (рис.14б,в,г.).

2. По положению в пространстве: Н – нижнее, В – верхнее, Г – горизонтальное, П – потолочное (рис. 15).

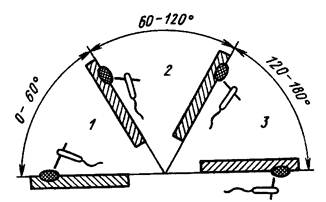

Рис. 15. Расположение сварного шва в пространстве: 1 — нижнее; 2 — вертикальное или горизонтальное; 3 — потолочное.



3. По конфигурации: прямолинейные, криволинейные, кольцевые.

4. По протяженности: сплошной, прерывистый с шахматным расположением элементов (16а), прерывистый с цепным расположением элементов (16б).

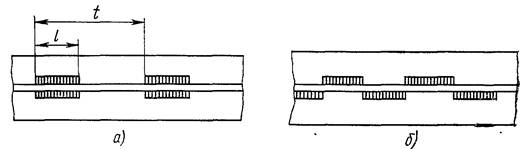

Рис. 16. Прерывистые швы:

а — цепной, б — шахматный, l — длина провариваемого участка, t — шаг шва.



5. По применяемому способу сварки: ЭШС, ЭЛС, АСФ.

6. По способу удержания расплавленного металла: со вставками, с медными подкладками (съёмные и остающиеся), с поддувом защитного газа (см. рис 6…10).

7. По количеству наложенных слоёв: однослойные, двухслойные, многослойные (рис.17).

Рис. 17. Поперечные се­чения стыковых швов:

а — однослойные, б — многослойные, в — много­проходные, I—VI — слои;

1—11 — проходы



8. По расположению деталей относительно друг друга: под острыми и тупыми углами.

9. По действующему на шов усилию: лобовые, фланговые, комбинированные, косые.



10. По объёму наплавленного металла: нормальный, вогнутый (ослабленный), выпуклый (усиленный).





Рис 19. Нормальный (а), выпуклый (б) и вогнутый (в) швы g — выпуклость шва, m - вогнутость шва.

11. По форме свариваемой конструкции: плоские, сферические.

12. По форме подготовки кромок под сварку (для РДС ГОСТ 5264) С, Т, Н, У. (РИС 20).

1 – без разделки кромок

2 – с разделкой кромок

3 – с зазором (с гарантированным зазором)

4 – без зазора

5 – с разделкой одной кромки

6 – с разделкой двух кромок

7 – с односторонней разделкой кромки

8 – с двусторонней разделкой кромки

9 – с прямолинейным скосом кромки

10 – с криволинейным скосом кромки

11 – с ломаным скосом кромки

12 – с симметричной разделкой кромок

13 – с несимметричной разделкой кромок

14 – односторонний шов

15 – односторонний шов с подваркой корня шва

16 – двухсторонний шов
