ТРАНСФОРМАТОР ДЛЯ ДУГОВОЙ СВАРКИ

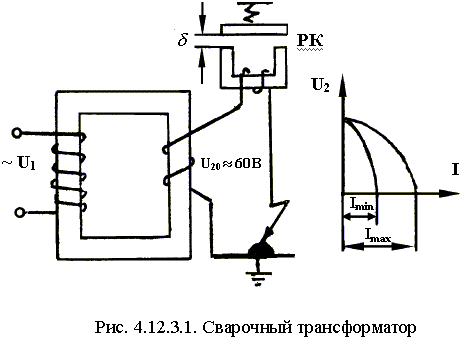

Сварочный трансформатор представляет собой однофазный трансформатор, понижающий напряжение сети до 60-65 В (рис. 4.12.3.1, а).
В рабочем режиме трансформатор находится близко к короткому замыканию. Чтобы величина тока не возрастала сверх допустимого значения, последовательно к нему включается реактивная катушка РК с раздвижным сердечником, в результате чего характеристика трансформатора становится круто падающей (рис. 4.12.3.1, б).

Изменяя зазор d, можно плавно менять сварочный ток. Максимальное значение тока будет при d_мах. Для безопасного обслуживания вторичная обмотка сварочного трансформатора заземляется.
