Обработка результатов

1. Рассчитывают плотность воздуха при температуре tв и давлении Рв :

(3.9)

Здесь Р0 = 760 мм рт. ст., Т0 = 273 К .

2. Выражают показания манометра и дифманометра в Паскалях и определяют скорость воздуха υm на оси воздуховода:



(3.10)


υm



3. Среднюю скорость турбулентного потока воздуха в поперечном сече­нии канала вычисляют по приближенному соотношению:



(3.11)


υcp =0.85 υm

(3.12)
4. Рассчитывают подачу вентилятора V=υcp·S,где S — площадь поперечного сечения воздуховода

5. Скорость воздуха υв на входе во всасывающий патрубок вентилятора принимают равной нулю, а давление РВ - равным барометрическому давлению Рб. В этом случае разность статических давлений в патрубках вентилятора Р2 -Р1 примерно равна избыточному давлению в воздуховоде Рм , измеряемому мано­метром, и приводится к следующему виду:

(3.13)

6. По (3.13) вычисляют давление вентилятора. По показаниям ваттметра (см. табл. 3.1) определяют мощность NН , потребляемую двигателем вентилятора.

(3.14)
7. По (3.14) находят КПД вентилятора

8. Результаты расчетов на всех режимах заносят в табл. 3.2 и строят графические зависимости PH , NH и ηН от подачи вентилятора VH.

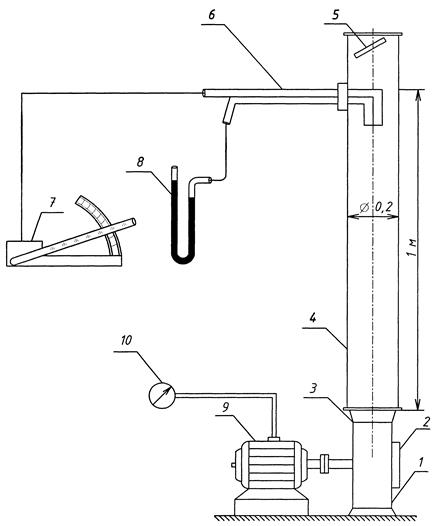

Рис. 3.3. Схема установки для определения характеристик центробежного вентилятора

Таблица 3.2



  № опыта
Величина
Скорость воздуха υ, м/с
Давление вентилятора Рн, Па
Потребляемая мощность Nн, Вт
  КПД вентилятора ηн




Контрольные вопросы

1. Уравнение Бернулли, его физический и энергетический смыслы.

2. Устройство и принцип действия центробежного вентилятора.

3. Назовите аппараты для перемещения больших количеств газа.

4. Приведите сравнительную характеристику осевого и центробежного вентиляторов.

5. Разность каких давлений показывает дифманометр, присоединенный к трубке Пито?

6. Чем общее давление отличается от статического?

7. Способы определения и расчета расхода жидкости.

8. Устройства для определения скорости и расхода жидкости в трубопроводе, принцип их действия.

9. Характеристики работы центробежного вентилятора, работа центробежных вентиляторов на сеть.
