Задача К 2.9

Проверить прочность балки (табл. 15) нагруженной нагрузкой, действующей в плоскости, составляющей угол a с осью Х. Для опас­ного сечения определить положение нейтральной линии и построить эпюру нормальных напряжений. Данные взять из табл. 16 и 17.

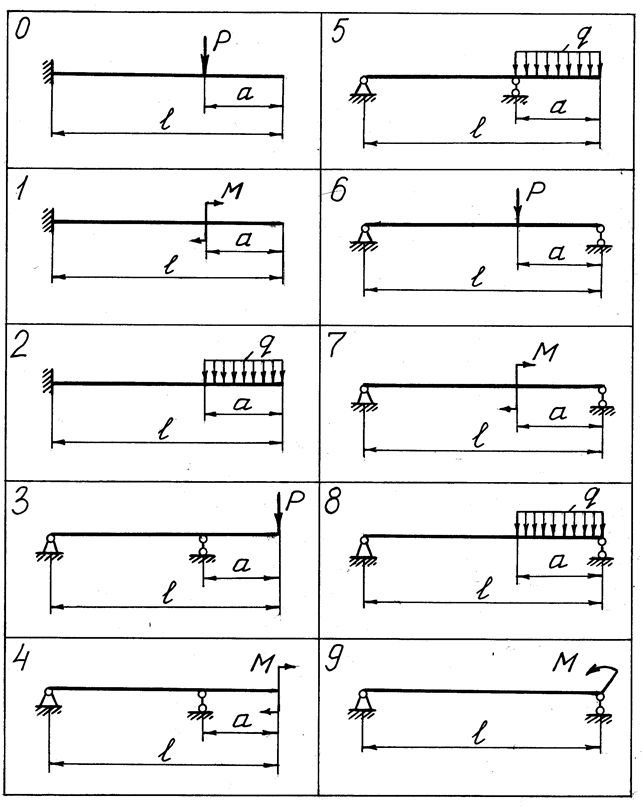

Таблица 15



Таблица 16

№ строки	lн	а	Р,кН	М, кН×м	q,кН/м	a, °	[s], МПа
		0,3 l
		0,5 l
	2,5	0,4 l
	1,5	0,6 l	2,5
	1,8	0,7 l	3,5		4,5
	2,2	0,2 l	4,2	6,5	5,5
	3,2	0,8 l	2,8	5,5	6,5
	3,5	0,55 l	1,8	4,5	7,5
	2,8	0,65 l	3,8	3,5	6,8
	2,6	0,45 l	2,2	3,8	5,6



Таблица 17

№ столбца
Сечение	Двутавр №20	Швеллер №20			2 швел­лера №20
№ столбца
Сечение	2 двутавра №20			Двутавр №22	Швеллер №24
