Графики зависимости выходного напряжения от размеров балки.





Исследуем зависимость выходного сигнала из мостовой схемы от ширины балки, во время исследования принимаем, что на упругий элемент действует максимальное усилие Н. Ширина балки в данном случае будет изменятся в пределах от 0,002 до 0.01 м. Остальные параметры балки - постоянные. Построим график зависимости U_вых =f(b):



Рис. 1.12. График зависимости выходного напряжения от ширины балки





Из графика видно что при уменьшении ширины балки уменьшается и выходное напряжение.





Исследуем зависимость выходного сигнала из мостовой схемы от положения наклейки тензорезисторов, в момент, когда на упругий элемент действует максимальное усилие Н. Расстояние от стенки корпуса прибора возьмем в интервале от 0,001 до 0.005 м. Остальные параметры балки - постоянные. Построим график зависимости U_вых =f(х):



Рис. 1.13. График зависимости выходного напряжения от расстояния тензорезистора балки



Из графика видно что при увеличении расстояния до тензорезистора выходное напряжение уменьшается.



Исследуем зависимость выходного сигнала из мостовой схемы от толщины балки, когда на упругий элемент действует максимальное усилие Н. Толщину возьмем в интервале от 0,005 до 0.01 м. Остальные параметры балки - постоянные. Построим график зависимости U_вых =f(h):

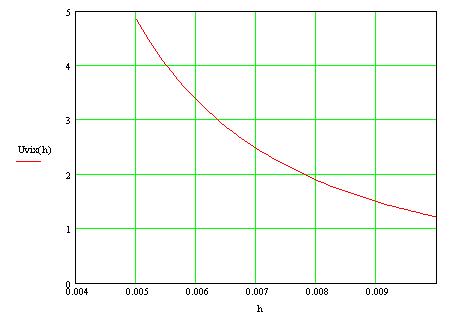

Рис. 1.14. График зависимости выходного напряжения от толщины балки



Из графика видно что при увеличении толщины балки уменьшается выходное напряжение.
