Электрические стеклоочистители АС-2



Два комплекта стеклоочистителей АС-2, установленные на боковых стеклах слева и справа, предназначены для удаления водяных брызг, снега и льда со стекол кабины.

Стеклоочиститель АС-2 представляет собой агрегат, состоящий из электродвигателя, потребляющего при работе ток 2,5 А напряжением 27В, редуктора, гибкого валика механизма щетки и фильтра ФТ-14 (от помех радиоприему).

В стеклоочистителе вращательное движение вала электродвигателя превращается в возвратно-поступательное движение рейки, сцепленной с шестерней вала. Благодаря этому шестерня с валом, вращаясь в обе стороны в пределах угла около 112°, поворачивает в обе стороны планку со щеткой, прижимаемые пластинчатыми пружинами к стеклу кабины. Во время работы агрегат АС-2 делает 70 колебаний в минуту.

Размещены оба механизма на шпангоуте № 1, внешний вид одного из них показан на рис. 30.



Рис. 30. Размещение левого стеклоочистителя



Защита сети обоих электромеханизмов осуществляется одним АЗС-10, а для индивидуального включения в работу каждого из них используются два АЗС-5 на левом пульте (рис. 31, 28). Эти АЗСы являются одновременно и выключателями стеклоочистителей. Схема питания стеклоочистителей приведена на рис. 32.

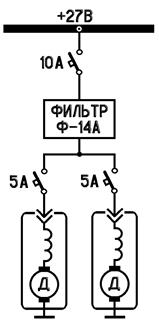

Рис 31. Блок АЗС левого пульта. Рис. 32 Схема включения АС-2.
