Часть C – Очистка от искажений восстановленных данных с помощью компаратора
Здесь вам предстоит выполнить эксперимент по очистке от искажений демодулированного BPSK сигнала.
24. Переведите переключатель режимов Control Mode источника положительного
напряжения регулируемых блоков питания в положение, противоположное положения MANUAL (ручной режим).
25. Загрузите программу Variable Power Supplies (Регулируемые блоки питания)
26. Нажатием на кнопку RESET установите напряжение на выходе источника положительного напряжения регулируемых блоков питания равным 0 В.
27. Модифицируйте схему, как показано на рисунке 7.

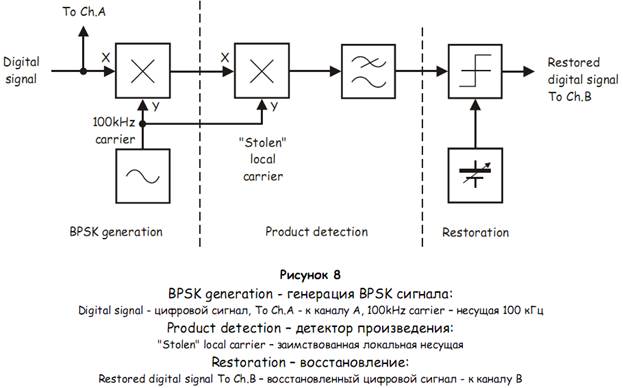

BPSK генератор, демодулятор и устройство очистки цифрового сигнала от искажений можно представить блок-схемой, изображенной на рисунке 8.
28. Сравните наблюдаемые сигналы. Если они не совпадают, с помощью виртуального регулятора Voltage подстройте уровень на выходе источника положительного напряжения регулируемых блоков питания.
В системе Emona DATEx имеется возможность смоделировать влияние помехи на
канал связи. Вы это можете сделать по разрешению преподавателя.
1. Соберите схему согласно рисунку 1, не изменяя уже сделанных соединений.

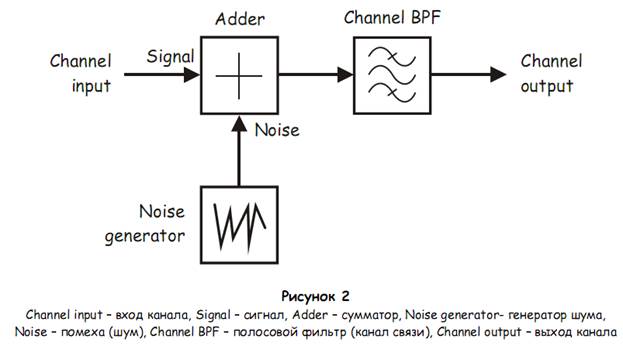

Собранную схему можно представить блок-схемой, приведенной на рисунке 2. Здесь моделируется работа настоящего канала связи, где помеха накладывается, например, на ASK сигнал.
Наиболее целесообразно выбирать следующие значения уровня шума относительно уровня полезного сигнала: -20 дБ (отношение сигнал/шум равно 10), -6 дБ (отношение сигнал/шум равно 2), 0 дБ (отношение сигнал/шум равно 1).
2. Отключите проводник от выхода умножителя (MULTIPLIER) в верхней части панели DATEx и соедините выход умножителя со входом канала с помехой.
3. Соедините выход канала со входом умножителя в нижней части панели DATEx.
Примечание: В данной схеме сигнал передатчика (выход верхнего модуля умножителя) проходит через канал с помехой на вход приемника (вход нижнего умножителя).
4. Сравните исходные и восстановленные данные. Если они не совпадают, виртуальным регулятором Voltage подстройте уровень на выходе источника положительного напряжения регулируемых блоков питания.
5. Для наблюдения зашумленного BPSK сигнала отсоедините вход B осциллографа от выхода компаратора и присоедините его к выходу сумматора (ADDER).
6. Чтобы увеличить уровень шума в канале, присоедините к соответствующему входу сумматора выход -6 дБ генератора шума (NOISE GENERATOR).
7. Посмотрите, как изменился BPSK сигнал.
8. Снова присоедините вход B осциллографа к выходу компаратора.
9. Сравните исходные и восстановленные данные. Если они не совпадают,
выполните действия по п .4.
10. Повторите выполненные действия для помехи, получаемой с выхода 0 дБ
генератора шума.
Примечание: Восстановление данных может оказаться невозможным.
