Вопрос 14. Приведите схему известного вам смесительного теплообменника

студента группы Н-33 Ситина Ильи

Смесительный теплообменник (или контактный теплообменник) — теплообменник, предназначенный для осуществления тепло- и массобменных процессов путем прямого смешивания сред (в отличие от поверхностных теплообменников). Наиболее распространены пароводяные струйные аппараты ПСА — теплообменники струйного типа, использующие в своей основе струйный инжектор. Смесительные теплообменники конструктивно устроены проще, нежели поверхностные, более полно используют тепло. Однако, пригодны они лишь в случаях, когда по технологическим условиям производства допустимо смешение рабочих сред.



Смесительные теплообменники являются высокоинтенсивными аппаратами, так как в них теплообмен происходит при непосредственным соприкосновении теплоносителей, т.е. в смесительных теплообменниках отсутствует термическое сопротивление стенки.



Наиболее часто смесительные теплообменники применяют для конденсации водяного пара, нагревания и охлаждения воды и газов (обычного воздуха). Также большое применение контактные теплообменники находят в установках утилизации тепла дымовых газов, отработанного пара и т.п. По принципу устройства, смесительные теплообменники подразделяют на барботажные, полочные, насадочные, полые (с разбрызгиванием жидкости).



Также широко распространены барботажные смесительные теплообменники для нагрева воды, градирни для охлаждения воды, барометрические конденсаторы (применяются, в частности, для создания вакуума в выпарных установках), насадочные смесительные теплообменники.



Насадочные смесительные теплообменники применяют для конденсации паров и охлаждения газов какой-либо жидкостью, обычно водой, и представляют собой цилиндр, заполненный насадкой, которая служит для развития поверхности контакта.



Жидкость через распределительное устройство подают на насадку, под действием силы тяжести жидкость растекается по поверхности насадки, увеличивая поверхность контакта с поднимающимся снизу паром или газом.



В полых аппаратах (без насадок) устанавливают специальные весьма разнообразные разбрызгиватели для увеличения поверхностного контакта между водой и паром или газом. В этих аппаратах контакт между фазами происходит на поверхности капель.



Рис. 1. Смесительный теплообменник погружного типа Пароутилизатор-П

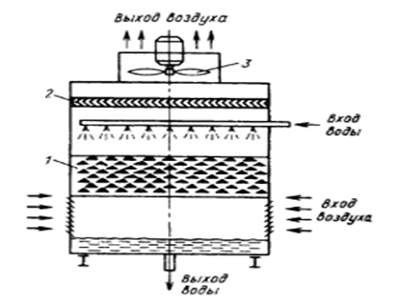

Рис. 2. Схема смесительного теплообменника (градирни)



Рис. 3. Наглядный вид смесительного теплообменника
