КАБЕЛЬ П-296.

Кабель П-296 является непупинизированным кабелем, а поэтому ограничений на диапазон частот использования его цепей не накладывается. При существующей аппаратуре цепи кабелей П-296 используются в диапазоне частот до 252 кГц.

Боевое применение:

Полевой кабель дальней связи П-296 (П-296М) предназначен для развертывания:

- полевых кабельных линий с использованием каналообразующей аппаратуры с частотным разделением каналов емкостью 6, 12, 24 и 60 каналов тональной частоты;

- полевых кабельных линий с использованием каналообразующей аппаратуры с временным разделением каналов со скоростями 480 и 2048 кбит/с.

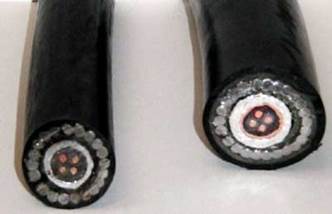

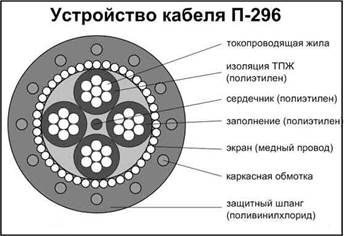

Гибкая токопроводящая жила (ТПЖ) скручена из 7 медных проволок, каждая диаметром 0.35 мм. Система скрутки 1+6 (одна медная проволока в центре, шесть в повиве). Такая конструкция ТПЖ называется "литца", что обеспечивает ей большую гибкость и механическую прочность при многократных изгибах. ТПЖ изолирована полиэтиленом. Изолированные ТПЖ скручены в четверку вокруг полиэтиленового заполнителя. Наличие заполнителя позволяет в процессе производства кабеля строго выдержать необходимые расстояния между изолированными ТПЖ при скрутке их в четверку. Противоположные ТПЖ в четверке образуют рабочую пару (всего 2-е рабочие пары). Цвет изоляции ТПЖ одной пары в четверке отличается от цвета изоляции жил другой пары. Скрученные в четверку изолированные ТПЖ отпрессованы слоем полиэтилена (для заполнения до круглой формы кабельного сердечника).

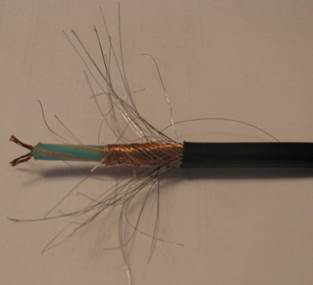

Поверх кабельного сердечника наложен экран в виде повива из 90 медных проволок, каждая диаметром 0.23 мм. В полумуфтах кабеля экран подключается к центральному штыревому контакту, что при соединении строительных длин обеспечивает электрическую непрерывность экрана.

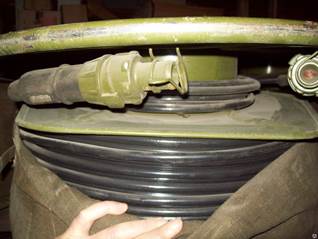

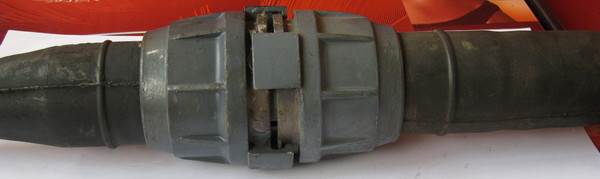

Поверх экрана наложены грузонесущий элемент в виде каркасной двухповивной обмотки из 36 стальных луженых или оцинкованных проволок диаметром 0.25 мм каждая (направления повивов обмотки взаимно противоположны) и защитный шланг из поливинилхлоридного пластиката (грузонесущий элемент впрессован в защитный шланг). Строительные длины кабеля на концах армируются соединительными полумуфтами, позволяющими быстро и надежно соединять строительные длины в процессе прокладки кабеля.

Технические характеристики кабеля П-296.

Характеристики	Значение
Строительная длина	500 м
Конструкция жил	7х0,35
Количество жил
Материал изоляции жил	полиэтилен
Скрутка жил	звездная
Конструкция и материал экрана	90 медных проволок диам. 0,23 мм
Материал защитного шланга	поливинилхлорид
Диаметр кабеля	14 мм
Масса кг/км
Выходное сопротивление кабеля	135 ом
Сопротивление изоляции	5000 мом/км



Для работы по кабелю П-296 предназначена военно-полевая аппаратура:

- 3— 6-канальная аппаратура П-303 (линейный спектр 4—32 кГц),

- 12-канальная аппаратура П-302 (12—60 кГц),

- 24-канальная аппаратура П-301 (12—-108 кГц)

- 60-канальная аппаратура П-300 (12—252 кГц).

Полевая кабельная линия, где проложен кабель П-296 и работает указанная аппаратура, сокращенно обозначают ПКЛ-296/303, ПКЛ-296/302, ПКЛ-296/301 и ПКЛ-296/300.
