Простановка размеров на чертеже

Проставить размеры на чертеже. Нанесение размеров является одним из наиболее трудоемких этапов в процессе создания чертежа. Система AutoCAD позволяет автоматизировать следующие операции:

· нанесение размера, т.е. автоматическое построение всех элементов (выносных и размерных линий, стрелок, размерного текста, полочек) в зависимости от типа размера;

· простановку последовательности связанных размеров: цепочки размеров и размеров от базовой линии.

Команды отрисовки размеров вызываются из выпадающего меню Dimension (Размер) или при помощи пиктограмм соответствующей панели инструментов Dimension. Инструмент Linear Dimension (Линейный) позволяет создать горизонтальный, вертикальный или повернутый размер.

Размер можно задавать двумя способами:

· последовательно указать точки начала выносных линий, после чего указать точку расположения размерной линии;

· выбрать объект (начальные точки выносных линий в этом случае определяются автоматически), а затем указать точку расположения размерной линии.

Если требуется изменить текст размера, то нужно выбрать опцию Text (Текст) и на запрос Enter Dimension text <20, 26>: (Введите текст размера <20,26>) ввести текст с клавиатуры. Для введения в текст размера символов нужно набрать с клавиатуры до или после размера следующие коды:

· %%c – для нанесения знака диаметра;

· %%d – для нанесения знака градуса;

· %%p – для нанесения знака допуска (плюс/ минус).

Символы латинские и вводятся без пробелов.

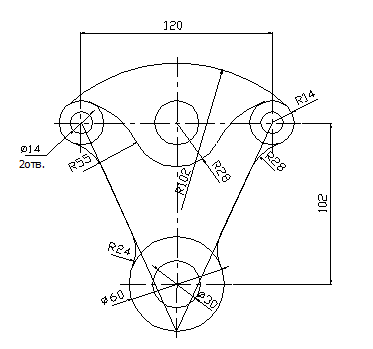

Рис. 4 Простановка размеров на чертеже
