Назначение и устройство газового редуктора

Устройство редукторов. Редукторы служат для понижения давления газа, отбираемого из баллона, и автоматического поддержания рабочего давления постоянным, независимо от падения давления газа в баллоне. Согласно ГОСТ 6268 постовые редукторы выпускают на рабочее давление газа перед горелкой или резаком: для кислорода - от 0,5 до 15 кгс/см², для ацетилена - от 0,01 до 1,5 кгс/см². Существует много конструкций редукторов, но принцип действия и основные детали их примерно одинаковы.

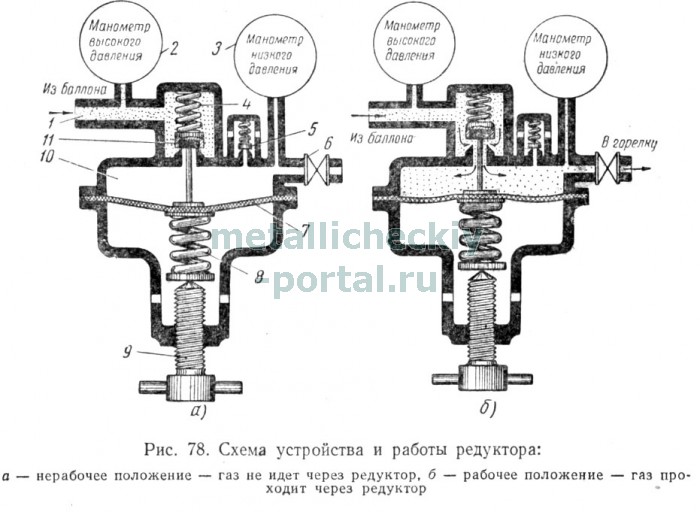

Схема устройства и работы редуктора показана на рис. 78.

Сжатый газ из баллона поступает в камеру высокого давления 1. Давление перед редуктором определяется по манометру 2. Далее газ проходит через клапан 11, преодолевая значительное сопротивление, вследствие чего давление газа за клапаном становится ниже. Пройдя клапан, газ поступает в камеру низкого давления 10. Давление в камере определяется по манометру 3. Из камеры низкого давления газ через вентиль 6 подается в горелку.

Мембрана (пластина из резины с прокладками из ткани) 7, регулирующий винт 9 и пружины 8 и 4 служат для регулирования положения клапана 11, от степени открытия которого зависит рабочее давление газа после редуктора. Чем больше открыт клапан, тем выше рабочее давление газа и тем большее количество газа будет проходить через редуктор. При ввертывании винта 9 сжимаются пружины 8 и 4, открывается клапан 11 и давление в камере 10 повышается. При вывертывании винта 9, наоборот, клапан 11 прикрывается, а давление газа в камере 10 уменьшается.

Установленное рабочее давление в редукторе автоматически поддерживается постоянным. При уменьшении количества отбираемого газа его давление начнет возрастать и в камере низкого давления 10 газ будет с большей силой давить на мембрану 7, которая отойдет вниз и сожмет пружину 8.



При этом пружина 4 прикроет клапан 11 и будет держать его в таком положении до тех пор, пока давление в камере 10 не станет вновь равным его первоначальной величине. Обратное явление наблюдается при понижении рабочего давления в камере 10. Предохранительный клапан 5 защитит мембрану от разрыва в случае, если клапан 11 начнет пропускать газ.

По конструкции редукторы бывают однокамерные и двухкамерные. В двухкамерных (двухступенчатых) редукторах давление понижается в две ступени: в первой ступени с начального в 150 кгс/см² до промежуточного 40-50 кгс/см², а во второй ступени - до конечного рабочего давления 3-15 кгс/см². Двухступенчатые редукторы обеспечивают практически постоянное рабочее давление газа, не изменяющееся при понижении давления в баллоне по мере расходования из него газа. Двухкамерные редукторы менее склонны к «замерзанию», однако они сложнее по конструкции, чем однокамерные, и требуют для своего изготовления больше цветного металла, а поэтому и более дороги.

Баллонные редукторы для кислорода и ацетилена показаны на рис. 79. Ацетиленовый редуктор по принципу действия и конструктивному оформлению подобен кислородному. Отличие состоит в том, что для присоединения к вентилю баллона у ацетиленовых редукторов вместо накидной гайки имеется специальный хомут с нажимным винтом. Кислородные редукторы окрашивают в голубой цвет, ацетиленовые - в белый.

Редукторы для других горючих газов присоединяются к штуцеру вентиля баллона накидной гайкой с левой трубной резьбой 1/2" и окрашиваются в красный цвет.

Для централизованного питания кислородом применяют центральные (рамповые) редукторы ДКР-250/500, рассчитанные на максимальную пропускную способность до 250 и 500 м³/ч, при рабочем давлении 3-16 кгс/см². В отдельных случаях применяют специальные редукторы с пропускной способностью до 1500-6000 м³/ч.
