Щитовые и панельные конструкции стен деревянных зданий.

Конструктивная основа щита: рама из брусков, образующая обвязку по его периметру. Щиты устраиваются высотой в этаж и длинной до 1200 мм. Чаще всего щиты имеют дощатую обшивку, реже – фанерную. Внутренняя полость заполняется утеплителем, под обшивкой укладывают противоветровую бумагу и пароизоляцию. Размеры щитов позволяют заполнять оконные и стеновые проемы в заводских условиях – в щитах устраивают внутри дополительные бруски-перемычки. На вертикальные торцы щитов устанавливают рейки-шпонки и раскладки-нащельники с цеоью уменьшения воздухопроницания. Существуют усовершенствованные щиты с увеличенными размерами и уменьшенным расходом древесины.

Распросранение получили: однорядные малые стеновые панели с размером по высоте равным высоте этажа (2,5 м и 2,7 м) и длинной 1200м, крупные стеновые панели высотой в этаж и длинной, кратной 1200 (в одну или две комнаты).

Внутренние панели должны отвечать требованиям несущей прочности. Их габаритные размеры как у наружных стен, а толщина меньше – 120…160 мм.

Обшивка из фанеры приклеивается к рамочному каркасу, как с наружной, так и с внутренней стороны – клеефанерная панель. С двух сторон рамочный каркас обшивают водостойкой фанерой толщиной 4 мм и 8 мм, а цокольные – толщиной 10 мм. Пароизоляциия – клеевая и полиэтиленовая пленка.

Существует три способа привязки к координационным осям несущих панельных стен: 1) Координационная ось проходит по наружной кромке несущей панели наружной стены (платформенный стык) 2) Координационная ось проходит внутри наружной несущей стены от ее кромки на расстоянии, равном половине толщины внутренних несущих стен. Внутренние несущие стены – по геометрической оси, как и в предыдущем (внецентричное опирание) 3) Координационные оси совпадают с внутренними гранями наружной и внутренней несущих стен (для опирания устраивают специальные полочуи из брусков, стык панелей - контактный).

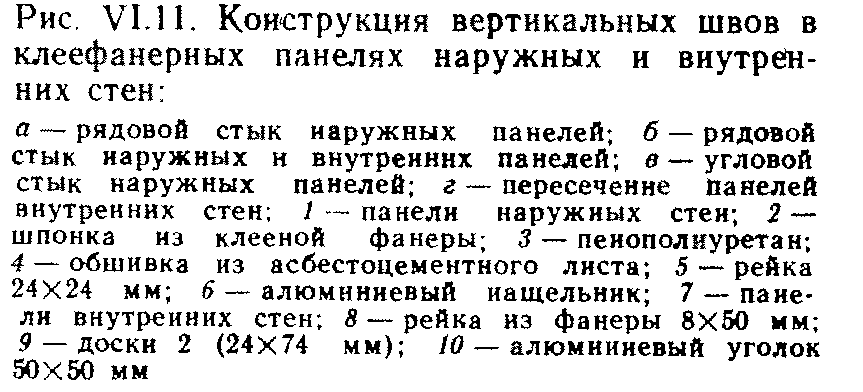

Вертикальный стык панелей.

1)Вертикальный стык рядовых панелей наружных стен, открытый в помещение: в пазы всатвляют шпонку, шов уплотняется пенополиуретаном, снаружи стык закрывается алюминеевым профилем.

2) Вертикальный стык наружных панелей стен с внутренними: вертикальную щель внутри помещений заполняют пенополиуретаном.

3) Вертикальный стык панелей наружных стен по углам здания: заделка торцов панелей брусками и обшивка узкой полоской асбестоцементного листа, угол обрамляют аллюминеевым уголком на шурупах.

4) Вертикальный стык панелей внутренних стен: заделывают пенополиуретаном и закрывают рейкой из фанеры.

Горизонтальные стыки: цоколь – гидроизоляция и антисептированный брус, зона установки стеновых панелей – теплоизоляция и нагели, торец цокольного перекрытия – закрывают плоским асбестоцементным листом.
