Состав ПЧ

Преобразователь ПЧ состоит из:

- входных и выходных фильтров;

- ячейки вспомогательных напряжений ПВН;

- ячейки преобразователя ПР;

- ячейки управления ПУ;

- трансформаторов Т1 и Т2.



26. Устройство сопряжения УС-19

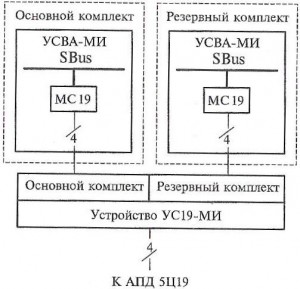

Структурная схема подключения ВК-15 к АПД 5Ц19

Устройство сопряжения УС 19-МИ предназначено для непосредственного подключения ВК-15 к аппаратуре передачи данных 5Ц19 (АПД 5Ц19). Подключение АПД 5Ц19 к ВК-15 выполняется по определенной схеме.
