Электрозащитные средства и предохранительные приспособления.

Электрозащитными средствами называются изделия, которые переносятся и перевозятся и служат для защиты людей, работающих на электроустановках, от поражения электрическим током, от действия электрической дуги и электромагнитного поля.

В зависимости от назначения электрозащитные средства подразделяются на изолирующие, ограждающие и предохранительные.

Изолирующие электрозащитные средства предназначены для изоляции человека от частей электроустановок, находящихся под напряжением и от земли, если человек одновременно прикасается к земле или заземленных частей электроустановок и токопроводящих частей или металлических конструктивных элементов (корпусов), которые оказались под напряжением.
Различают основные и дополнительные изолирующие электрозащитные средства. К основнымотносятся такие электрозащитные средства, изоляция которых в течение длительного времени выдерживает рабочее напряжение электроустановки, и поэтому ими разрешается прикасаться к токоведущим частям, находящимся под напряжением: при работах в электроустановках напряжением до 1000 В - диэлектрические перчатки, изолирующие штанги, инструменты с изолированными ручками, токоизмерительные клещи, а при работе в электроустановках напряжением выше 1000 В - изолирующие штанги, токоизмерительные и изолирующие клещи, указатели напряжения (рис. 3.29).

Рис. 3.29. Изолирующие электрозащитные средства:

а - изолирующая штанга; б - указатель напряжения; в - токоизмерительные клещи; г - диэлектрические перчатки, боты, галоши; д - резиновые коврики и дорожки; е - изолирующая подставка; е - инструменты с изолированными ручками
Дополнительные изолирующие защитные средства имеют недостаточные изолирующие свойства, поэтому предназначены только для усиления защитного действия основных средств, вместе с которыми они и применяются. К ним относятся: при работах в электроустановках напряжением до 1000 В - диэлектрические галоши, коврики, изолирующие подставки, при работах в электроустановках с напряжением свыше 1000 В - диэлектрические перчатки, боты, коврики, изолирующие подставки (рис. 3.29).

Ограждающие электрозащитные средства предназначены для временного ограждения токоведущих частей (щиты, барьеры, переносные ограждения), а также для заземления отключенных токоведущих, частей с целью предотвращения поражения током при случайном появлении напряжения (временное заземление).
Предохранительные электрозащитные средства и приспособления предназначены для защиты персонала от случайного падения с высоты (предохранительные пояса) для обеспечения безопасного подъема на высоту (лестницы, «когти»), для защиты от световой, тепловой, механической действия электрической дуги (защитные очки, щитки, спецодежда, перчатки и т.п.).

4. Организационные и технические мероприятия по электробезопасности
К работе на электроустановках допускаются лица не моложе 18 лет, прошедшие инструктаж и обучение безопасным методам труда, проверку знаний правил безопасности и инструкций в соответствии с занимаемой должностью и квалификационной группе, и не имеют противопоказаний, определенных Министерством охраны здоровья я Украины.

С целью профилактики профессиональных заболеваний, несчастных случаев и обеспечение безопасности труда работники, обслуживающие действующие электроустановки в обязательном порядке проходят предварительный (при приеме на работу) и периодические (срок обусловлен профессией и характеристикой работы) медицинские осмотры.

Для обеспечения безопасности работ в действующих электроустановках следует выполнять следующие организационные мероприятия: назначение лиц, ответственных за организацию и проведение работ, оформление наряда или распоряжения на проведение работ, организация надзора за проведением работ, оформление окончания работ, перерывов в работе, переводе на другие рабочие места.
К техническим мероприятиям, которые необходимо выполнять в действующих электроустановках для обеспечения безопасности работ относятся:
- при проведении работ со снятием напряжения в действующих электроустановках или вблизи них: отключение установки (части установки) от источника питания электроэнергии; механическая блокировка приводов аппаратов, осуществляющих отключение, снятие предохранителей, отсоединение концов линии, которая осуществляет электроснабжение и другие меры, исключающие случайную подачу напряжения к месту проведения работ; установка знаков безопасности и защитных ограждений у токоведущих частей, которые остаются под напряжением и к которым в процессе работы возможно прикосновение или приближение на недопустимое расстояние; установки заземления (включение заземляющих ножей или установки переносных заземлений); ограждение рабочего места и вывешивание плакатов безопасности (например «Не включать! Работа на линии" на приводах разъединителей);

- при проведении работ на токоведущих частях, находящихся под напряжением и вблизи них: выполнение работ по наряду не менее чем двумя работниками с применением электрозащитных средств, под постоянным наблюдением, с обеспечением безопасного расположения работников, используемых механизмов и приспособлений.
Квалификационная группа по электробезопасности электротехнического персонала

К электротехническому персоналу относятся лица, которые обслуживают и эксплуатируют электроустановки. От квалификации электротехнического персонала, его знаний и навыков существенно зависит безопасность при эксплуатации и обслуживании электроустановок. Для электротехнического персонала установлено пять квалификационных групп электробезопасности.
I группа. Группа присваивается лицам, не имеющим специальной электротехнической подготовки, но имеют элементарную представление об опасности поражения электрическим током и о мерах электробезопасности при работе на обслуживаемом участке, электроустановке. Для I группы стаж работы в электроустановках не нормируется.

II группа. Лица этой группы должны иметь элементарное техническое знакомство с электроустановками, четко представлять опасность поражения электротоком, приближения к токоведущим частям, знать основные меры безопасности при работе на электроустановках, уметь оказать первую помощь.
III группа. Лица, принадлежащие к этой группе, должны: знать устройство электрических установок и уметь их обслуживать, иметь представление об опасности при обслуживании электрических установок; знать общие правила техники безопасности, правила допуска к работе в электрических установках напряжением до 1000 В, специальные правила техники безопасности по тем видам работ, которые входят в круг обязанностей данного лица; уметь осуществлять надзор за теми, кто работает в электроустановках и оказывать первую помощь.
IV группа. Лица этой группы должны: иметь знания по электротехнике в объеме специализированного профтехучилища, иметь полное представление об опасности при работе на электроустановках; знать полностью правила технической эксплуатации (ПТЭ) и правила технической безопасности (ПТБ) при эксплуатации электроустановок; знать установку настолько, чтобы свободно ориентироваться в том, какие элементы должны быть отключены для безопасного выполнения работ, проверять выполнение необходимых мероприятий по технике безопасности; уметь организовывать безопасное выполнение работ и осуществлять надзор за ними в электрических установках напряжением до 1000 В; знать схему и оборудование своего участка; уметь обучать персонал других групп правилам техники безопасности; уметь оказывать первую помощь пострадавшему.
V группа. Лица этой группы должны: знать все схемы и оборудование своего участка, знать ПТЭ и ПТБ в общей и в специальной частях, знать, чем вызвано то или иное требование правил; уметь организовать безопасное выполнение работ и осуществлять надзор в электрических установках любого напряжения; обучать персонал других групп правилам техники безопасности; уметь оказывать первую помощь.

5. Оказание первой помощи при поражении электрическим током.
При поражении электрическим током основным условием успешного оказания первой помощи при поражении электрическим током является быстрое и правильное действие тех, кто оказывает помощь. В то же время, промедление, запаздывание и неквалифицированное оказание помощи может привести к смерти пострадавшего. Вот почему важно, чтобы каждый знал и умел правильно и быстро оказать необходимую помощь пострадавшему.

Первая помощь при поражении электрическим током состоит из двух этапов: освобождение пострадавшего от действия электрического тока, оказание ему необходимой доврачебной помощи.

Освобождение пострадавшего от действия электрического тока. При поражении электрическим током необходимо, прежде всего, немедленно освободить пострадавшего от действия тока, так как от продолжительности такого воздействия существенно зависит тяжесть электротравмы. Необходимо помнить, что действовать нужно быстро, но в то же время осторожно, чтобы самому не попасть под напряжение. Самый безопасный способ освобождения пострадавшего от действия электрического тока - это отключение электроустановки, к которой прикасается пострадавший с помощью ближайшего выключателя, рубильника или другого аппарата для обесточивания (рис. 3.30, а).

а б в г

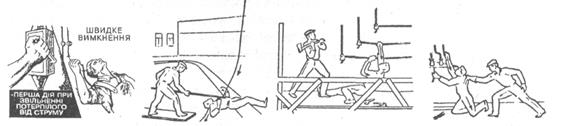

Рис. 3.30. Способы освобождения пострадавшего от действия электрического тока: а - обесточивание установки с помощью выключателя (рубильника), б - отброс провода сухой палкой; в - перерубывание проводов топором; г - оттягивание пострадавшего от электросети.

Если отключить установку достаточно быстро не получается, то необходимо освободить пострадавшего от токоведущих частей, к которым он прикасается.
Для освобождения пострадавшего от токоведущих частей или провода напряжением до 1000 В необходимо воспользоваться палкой, доской или каким-либо другим сухим предметом, не проводящим электрический ток (рис. 3.30, б).При этом желательно изолировать себя от земли (встать на сухую доску, токонепроводящую подстилку). Можно также перерубить провода топором с сухой деревянным топорищем (рис. 3.30, в) или перекусить их инструментом с изолированными рукоятками (кусачками, пассатижами и т. п.).Перерубать или перекусывать провода необходимо пофазно, т.е. каждый провод в отдельности.
Для освобождения пострадавшего от токоведущих частей можно оттянуть его за одежду (если она сухая и отстает от тела), например за полы халата или пиджака (рис. 3.30, г). При этом необходимо избегать прикосновения к окружающим металлическим предметам и открытым частям тела. Для изоляции рук, особенно когда необходимо прикоснуться к телу пострадавшего, спасатель должен надеть диэлектрические перчатки или обмотать руку сухой одеждой (например шарфом или сухой материей). При оттягивании пострадавшего от токоведущих частей рекомендуется это делать одной рукой.

Если электрический ток проходит в землю через пострадавшего и он судорожно сжимает в руке один токопроводящий элемент (например провод), то проще прекратить действие тока, отделив пострадавшего от земли (подсунув под него сухую доску или оттянув ноги от земли веревкой или за сухие штаны) . При этом необходимо помнить о личной безопасности.

Для освобождения пострадавшего от токоведущих частей и проводов, находящихся под напряжением выше 1000 В необходимо надеть диэлектрические перчатки и боты и действовать изолирующей штангой или клещами, рассчитанные на соответствующее напряжение. При этом необходимо помнить об опасности шагового напряжения, если провод лежит на земле.

Оказание доврачебной помощи. После прекращения действия электрического тока на человека необходимо вызвать врача, однако до прибытия следует оказать пострадавшему необходимую помощь. Меры доврачебной помощи зависят от состояния, в котором находится пострадавший. Для оценки состояния пострадавшего проверяют наличие у него сознания, дыхания, пульса.Потерпевший, после освобождения от действия электрического тока, может находиться, как правило, в одном из трех состояний:

- в сознании;

- без сознания, однако у него есть дыхание и пульс;

- в состоянии клинической смерти (отсутствует дыхание и не прощупывается пульс).
Если пострадавший в сознании, то его следует уложить на подстилку из ткани или одежды, создать приток свежего воздуха, расстегнуть одежду, сжимающий и препятствует дыханию, растереть и согреть тело и обеспечить покой до прибытия врача. Пострадавшему, находящемуся в бессознательном состоянии, следует дать понюхать ватку, смоченную нашатырным спиртом или опрыснуть лицо холодной водой. Если пострадавший придет в сознание, ему следует выпить 15-20 капель настойки валерианы и горячего чая.

При отсутствии признаков жизни (дыхания и пульса) нужно немедленно начать сердечно-легочную реанимацию (СЛР), ведь вероятность успеха тем меньше чем больше времени прошло от начала клинической смерти. К мерам СЛР относятся искусственное дыхание и непрямой (закрытый) массаж сердца. Искусственное дыхание выполняется способом «изо рта в рот» или «изо рта в нос». Человек, оказывающий помощь делает выдох из своих легких в легкие пострадавшего непосредственно в его рот или нос; в воздухе, выдыхаемом человеком еще достаточно кислорода.Предварительно пострадавшего необходимо положить спиной на твердую ровную поверхность, освободить от одежды, сжимающей (расстегнуть ворот рубашки, пояса, ослабить галстук), подложить под лопатки небольшой валик из любого материала (можно одежды), отклонить голову максимально назад (рис. 3.31 ).


а б

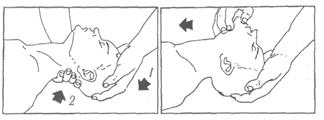

Рис. 3.31. Правильное положение головы пострадавшего:

а - спаситель отклоняет голову пострадавшего левой рукой, одновременно поддерживая его шею правой; б - спаситель удерживает голову пострадавшего в отклоненном положении левой рукой, оттягивая одновременно челюсть правой
Перед началом искусственного дыхания необходимо убедиться в проходимости верхних дыхательных путей, которые могут быть закрыты запав языком, посторонними предметами, накопленным слизью.

Спаситель делает глубокий вдох, а затем, плотно прижав свой рот через марлю в рот пострадавшего (при этом, как правило, закрывает нос пострадавшего своей щекой), вдувает воздух в легкие (рис. 3.32). При этом грудная клетка пострадавшего расширяется. За счет эластичности легких и грудной стенки потерпевший делает пассивный выдох. В это время его рот должен быть открытым. Частота вдувания воздуха должна составлять 12 раз в минуту. Аналогично проводится искусственное дыхание способом «изо рта в нос», при этом вдувают воздух через нос, а рот пострадавшего должен быть закрыт.
При проведении искусственного дыхания следует быть внимательным, поскольку когда у пострадавшего появляются первые признаки слабого поверхностного дыхания, то необходимо к нему приспособить ритм искусственного дыхания.

а б

Рис. 3.32. Искусственное дыхание «изо рта в рот»:

а - спаситель вдыхает свежий воздух, в то время как потерпевший выдыхает использованный воздух; б - вдувание воздуха в рот пострадавшего
Следует отметить, что есть специальные средства для искусственного дыхания, прежде всего, позволяют избежать прямого контакта между ртом пострадавшего и ртом спасателя. Именно это обстоятельство иногда создает своеобразный психологический барьер у неподготовленного спасителя. Для того, чтобы не нанести вреда пострадавшему спаситель должен уметь пользоваться такими средствами. В общем, применение специальных средств искусственного дыхания не существенно способствует повышению качества реанимации и, самое главное, приводит к потере времени, что может иногда оказаться решающим для жизни пострадавшего.
В случае остановки сердца, которую можно определить при отсутствии у пострадавшего пульса на сонной артерии (рис. 3.33, а) и с расширением зрачка (рис. 3.33, б) или его фибрилляции, необходимо одновременно с искусственным дыханием проводить непрямой массаж сердца.

При необходимости проведения непрямого массажа сердца пострадавшего кладут спиной на твердую поверхность (пол, стол), обнажают его грудную клетку, расстегивают пояс.Спаситель становится слева или справа от пострадавшего, положив на нижнюю треть грудной клетки кисти (одна на другую), энергично (толчками) нажимает на нее. Нажать нужно довольно резко, используя при этом вес собственного тела, и с такой силой, чтобы грудная клетка прогибалась на 4-5 см в сторону к позвоночнику. Необходимая частота нажатий составляет 60-65 раз в минуту.
Массаж сердца необходимо сочетать с искусственным дыханием. Если СЛР осуществляет один человек, то меры по спасению пострадавшего необходимо проводить в следующей последовательности: после двух глубоких вдуваний в рот или нос сделать 15 надавливаний на грудную клетку, затем снова повторить два вдувания и 15 нажатий для массажа сердца и т. д. Если помощь оказывают два спасателей, то один должен делать искусственное дыхание, а другой - непрямой массаж сердца, причем в момент вдувания воздуха массаж сердца прекращают (рис. 3.34).После одного вдувания воздуха в легкие пострадавшего необходимо пять раз нажать на его грудную клетку.

а

б
Рис. 3.33. Диагноз остановки сердца у пострадавшего при отсутствии пульса на сонной артерии (а), с расширением зрачка (б)

Меры по оживлению можно считать эффективными, если: сузились зрачки, кожа начинает розоветь (в первую очередь кожа верхней губы), при массажных толчках явно ощущается пульс на сонной артерии. Искусственное дыхание и непрямой массаж сердца необходимо выполнять до тех пор, пока у пострадавшего полностью не восстановится дыхание и работа сердца или пока не прибудет скорая помощь.

Рис. 3.34. Непрямой массаж сердца в сочетании с искусственным дыханием «изо рта в рот», выполняемые двумя спасателями.


Домашнее задание: конспект, Л-3 стор.181-199

Самостоятельная работа: Защита от статического электричества
Статическое электричество - это совокупность явлений, связанных с возникновением, накоплением и релаксацией свободного электрического заряда на поверхности или в объеме диэлектрических и полупроводниковых веществ, материалов и изделий. Возникновение зарядов статического электричества является результатом сложных процессов перераспределения электронов или ионов при столкновении двух разнородных тел (веществ).

Нарушение поверхностного контакта при трении тел приводит к электризации - возникновение электрических зарядов, которые могут содержаться на поверхности этих тел на протяжении длительного времени. Такие заряды, в отличие от движущихся зарядов динамической электричества (электрический ток) находятся в статическом состоянии.

Электростатические заряды возникают: при трении диэлектрических тел друг о друга или о металл (например, ременные передачи) при переливании, перекачке, перевозке в емкостях горючих и легковоспламеняющихся жидкостей; при транспортировке горючих газов трубопроводом, при измельчении диэлектриков, при перемещении сухого запыленного воздуха из скоростью более 15-20 м / с .При благоприятных условиях, например, при низкой влажности воздуха статические заряды не только образуются, а накапливаются. Когда в результате такого накопления появляется высокий потенциал, то может возникнуть быстрый искровой разряд между частями оборудования или разряд на землю. Такой искровой разряд при наличии горючих смесей может вызвать взрыв или пожар. В этом и заключается основная опасность статического электричества. Так бензол, бензин вспыхивают вследствие электростатического разряда при разности потенциалов до 1000 В, а большинство горючих воздушно-пылевых смесей - до 5000 В (при условии, что искра имеет достаточную энергию).

Заряды статического электричества могут образовываться или передаваться (контактным или индукционным путем) телу человека. Если возникают искровые разряды, то они вызывают физиологическое действие в виде укола или незначительного толчка, которые сами по себе не представляют опасности для человека (сила тока разряда очень мала). Однако, учитывая неожиданность такого разряда, у человека может возникнуть страх, в результате которого может произойти рефлекторное движение, что в ряде случаев приводит к травмам (работа на высоте, у движущихся незащищенных частей оборудования и т.п.).
