Задание 2. Графические объекты - картинки, фигуры, объекты SmartArt, диаграммы и снимки экрана.

Помимо рисунков, Microsoft Word 2010 позволяет интегрировать в документ графические объекты разного типа: картинки, фигуры, объекты SmartArt, диаграммы и снимки экрана.





Картинки являются векторными изображениями, встроенными в библиотеку программы.

Картинки являются векторными изображениями, встроенными в библиотеку программы. Чтобы получить к ним доступ, надо нажать кнопку «Картинка». Справа откроется одноименное окно навигации. По умолчанию Word представляет сразу все картинки, которые хранятся в его памяти.

Если кликнуть картинку, то она будет вставлена в документ в позицию текстового курсора.





Если нужно подобрать изображение определенной тематики, например компьютерной, можно воспользоваться функцией отбора по разделам. Для этого достаточно всего лишь задать в строке поиска ключевое слово и нажать кнопку «Начать». Отсеяв все неподходящие картинки, программа предложит только те, которые относятся к выбранной теме.

В меню кнопки «Фигуры» находятся множество геометрических фигур, предназначенных для оформления документа. Для вставки достаточно кликнуть любую из них, курсор при этом превращается в крестик.

После вставки фигуры открывается дополнительная вкладка «Средства рисования — Формат», при помощи инструментов, которой можно форматировать фигуру.





1. Создайте документ MS Word. Нажмите кнопку «SmartArt». Объекты SmartArt также относятся к геометрическим фигурам, но имеют более сложный уровень. Они являются средствами для визуального представления информации.

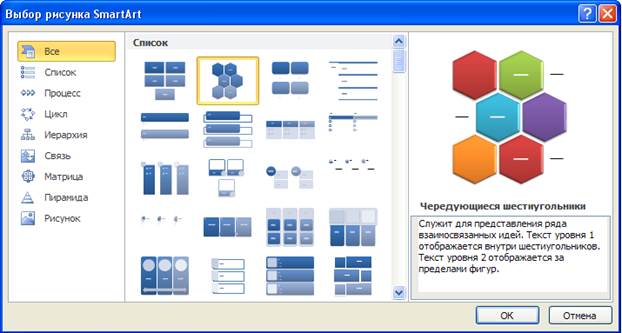

2. В левой части окна находится список разделов, в правой — входящие в них объекты. Выберите вариант «Чередующиеся шестиугольники». И нажмите кнопку ОК.

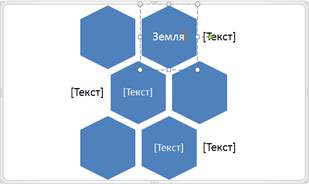

Любой SmartArt-объект представляет собой шаблон, состоящий из нескольких блоков. Обычно после вставки объекта один из его блоков является активным, то есть готовым к редактированию. В представленном примере активен шестигранник, окруженный рамкой с маркерами.

3. Введите в активный шестигранник текст «Земля». По окончании ввода нужно кликнуть мышкой в любой пустой области вне шестигранника, чтобы снять с него выделение.

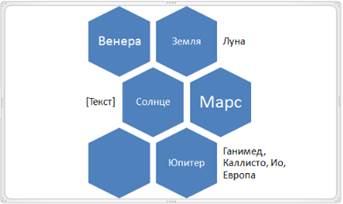

4. Чтобы добавить текст в следующий блок, выделите его щелчком мыши и введите текст. Добавляя, таким образом, надписи в соответствующие блоки, вы постепенно заполните схему.

Любой блок, включая содержащиеся в нем данные, можно редактировать, используя команды в меню правой кнопки мыши. С их помощью можно отформатировать шрифт, абзац, а также добавить в схему новый блок или изменить имеющуюся.

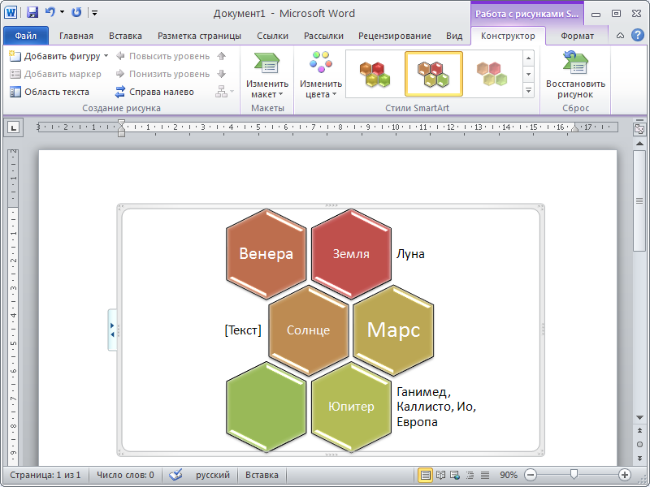

5. Выберите для схемы другую цветовую гамму и стиль оформления с помощью дополнительной вкладки «Работа с рисунками SmartArt - Конструктор», которая появляется после вставки объекта SmartArt в документ. Ваша схема может отличаться от представленного образца.

6.



7. Измените художественное оформление отдельных блоков и надписей схемы с помощью вкладки «Работа с рисунками SmartArt - Формат».

8. Выйдите из режима редактирования SmartArt-объекта, дважды щелкнув за пределами его рамки по пустому месту документа.

9. Сохраните файл под именем Задание 2_SmartArt.docx. Закройте документ.

Вставка диаграмм в документ Word осуществляется посредством взаимосвязи с другим приложением пакета Microsoft Office 2010 — Excel.

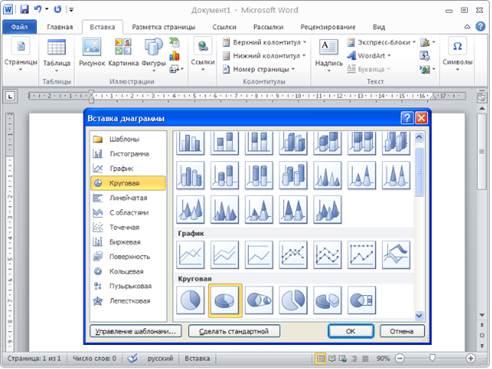

10. Создайте документ MS Word. Нажмите кнопку «Диаграмма». В левой части открывшегося диалогового окна вы увидите названия типов диаграмм, в правой части — их представление. Выберите круговой тип. В галерее представлений выберите объемную круговую диаграмму. Нажмете кнопку ОК.

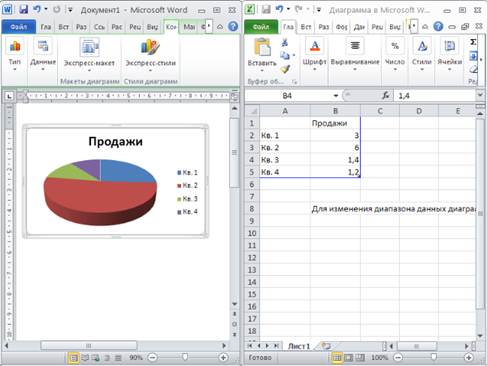

В документ Word вставится примерная диаграмма, построенная на произвольных данных, отображающихся в открывшемся приложении Excel. Поскольку эти две программы взаимосвязаны, то любое изменение в столбце данных в документе Excel будет автоматически внесено в диаграмму Word.

11. Измените первую цифру в таблице (8,2 на 3), которой соответствует синий сектор на диаграмме. После нажатия клавиши Enter размер синего сектора изменится.



12. Измените, данные во второй строке таблицы (3,2 на 6), которым соответствует красный сектор диаграммы.





13. Добавьте строку в таблицу. Для этого необходимо подвести курсор мыши к правому нижнему углу таблицы, обозначенному синим треугольником. При этом курсор изменится с обычного на диагональную двустороннюю стрелку. Зажав левую кнопку мыши, следует расширить диапазон данных на одну строку вниз.

14. Введите с клавиатуры следующие значения: в столбец A – Кв.5, в столбец B – 2,6. В диаграмму будет добавлен голубой сектор, точно соответствующий введенному числу.

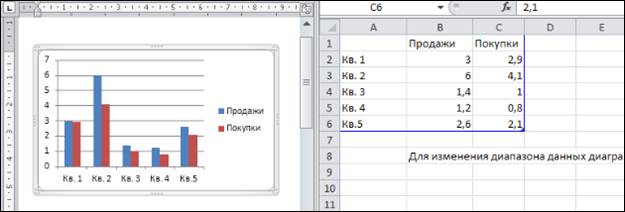

15. Добавьте новый столбец с данными, растянув диапазон на одну ячейку вправо. Введите в него произвольные данные.

На диаграмме не произойдет никаких изменений. Это значит, что круговая диаграмма не предназначена для отображения таблиц, состоящих более чем из одного столбца цифр.

16. Измените диаграмму на гистограмму с группировкой. Для этого нажмите кнопку «Изменить тип диаграммы». В разделе «Гистограмма» выберите гистограмму с группировкой и нажмите ОК. Теперь данные, добавленные в таблицу, отображаются на диаграмме.





17. Закройте приложение Excel. При необходимости его легко снова открыть нажатием кнопки «Изменить данные» на вкладке «Работа с диаграммами - Конструктор».

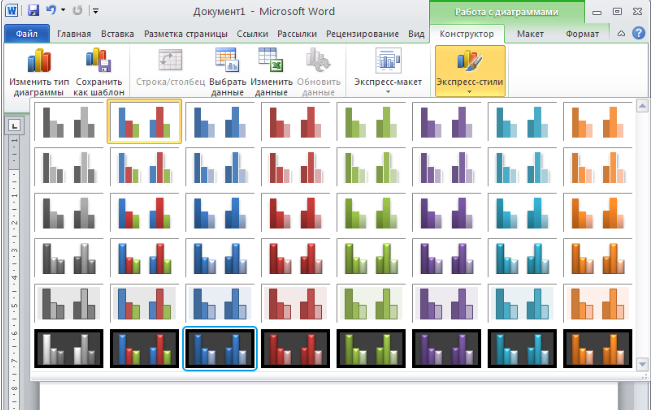

18. Измените цвет и объемность диаграммы с помощью кнопок на вкладке «Работа с диаграммами - Конструктор».

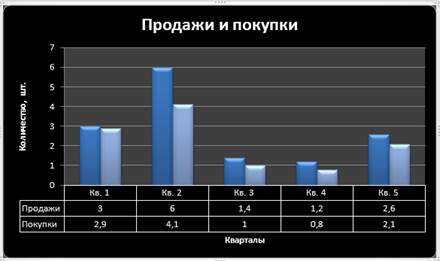

19. С помощью инструментов вкладки «Работа с диаграммами — Макет» добавьте названия диаграммы и осей, таблицу данных, уберите легенду.







20. С помощью инструментов вкладки «Работа с диаграммами — Формат» отформатируйте произвольным образом столбцы самой диаграммы, изменяя их стиль, заливку, контур и применяя к ним различные художественные эффекты.



21. Сохраните файл под именем Задание 2_Диаграмма.docx. Закройте документ.

Последний тип графики, доступный для интеграции в документ Word, — снимок экрана, называемый также скриншотом. Иными словами, это электронная «фотография» окна, открытого в момент снимка на мониторе компьютера.

22. Создайте документ MS Word. Нажмите кнопку «Снимок». В меню отображаются окна всех программ, открытых в данный момент. Обратите внимание: свернутые окна в этой галерее не представляются.

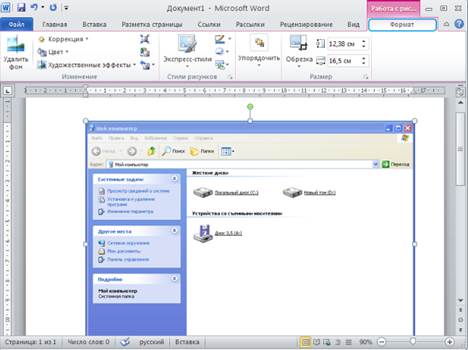

23. Чтобы сделать скриншот одной из программ, выберите ее в меню щелчком мыши. Снимок выбранного окна вставляется в документ в позицию текстового курсора как обычный рисунок. Одновременно с этим открывается дополнительная вкладка «Работа с рисунками — Формат».





24. Word 2010 позволяет интегрировать в документ снимок не только всего окна, но и его части. Нажмите кнопку «Снимок». Выберите функцию «Вырезка экрана». Окно выбранной программы откроется с молочным затемнением, а курсор превратится в плюсик. Зажав левую кнопку мыши, необходимо выделить область, которую следует вырезать. Как только вы отпустите кнопку мыши, обозначенный кусок экрана будет тут же скопирован и вставлен в документ.

return false">ссылка скрыта



Скриншот вставляется как обычное изображение, поэтому для его форматирования применяются те же инструменты и команды, что и для рисунка.
