Лабораторная работа №2. Проведение проверки микроскопического инструмента.

Цель: установить нулевое положение шкал микрометра, вращением винта за трещотку свести свободные измерительные поверхности до их соприкосновения. Вращения прекратить после появления щелчков трещотки. Проверить показания, если нулевые штрихи не совпадают, то тогда необходимо провести регулировку.

Выполнения задания:
1. Свести измерительные плоскости
2. Застопорить стопорный винт
3. Отвернуть колпачковую гайку
4. Освободить барабан
5. Проворачивать барабан до совпадения с нулевой ценой деления

Правила обращения:Барабан вращать плавно, за трещотку. Трещотка срабатывает при увеличении усилий в 9 Н. . Сильный зажим детали не даёт точный результат и приводит к износу микрометрической пары. Запрещено измерять грязные, нагретые, грубо обработанные детали. По окончанию работы микрометр протирают, смазывают и убирают в специальный чехол.

Правила отсчёта:
Шаг резьбы винта – 0,5 мм.
Целые миллиметры определяются по шкале стебля, а 10-е и 100-е – по шкале барабана.

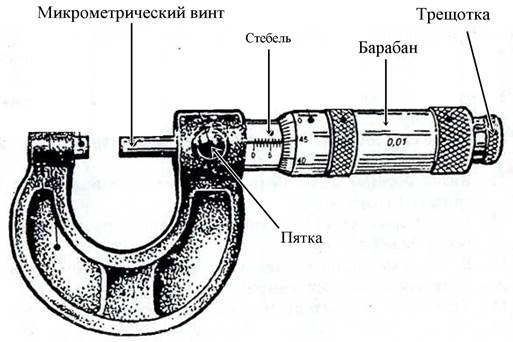

Схема микрометра:

Работу выполнила учащаяся группы №16 Гришина София.
Оценка преподавателя:
