Датчики скорости (движения).

Для контроля скорости движения и исправности рабочих органов конвейеров и других механизмов используют датчики ДМ-2М и ДС.







Датчик магнитоиндукционный ДМ-2М служит источником сиг­нала при контроле скорости/движения и целостности цепи одноцепных конвейеров, а также для контроля движения таких меха­низмов, как опрокиды, грохоты, толкатели и др. Датчик исполь­зуют при совместной работе с реле скорости РСА и аппаратурой АУК..1М как на поверхности, так и в шахтах, опасных по газу или пыли.

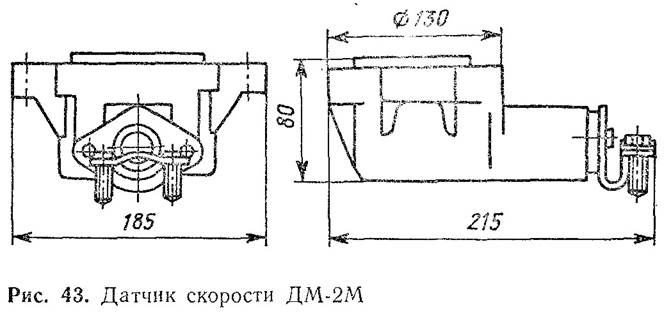

В пластмассовом корпусе датчика ДМ-2М (рис. 43) размещен кольцевой магнит, внутри которого расположена катушка, спрес­сованная пластмассой и надетая на стальной сердечник. Магнитопровод, образуемый сердечником и магнитом, сверху разомкнут. В корпусе датчика имеется два боковых прилива с отверстиями для крепления. В нижней части датчика со стороны ввода имеется камера со шпильками, которую после подсоединения кабеля запол­няют консистентной смазкой и закрывают.

Принцип действия датчика состоит в следующем. При движе­нии над датчиком скребковой цепи или другого ферромагнитного тела с переменной массой в нем происходит изменение магнитного потока вследствие периодических замыканий и размыканий магнитопровода.

Пульсирующий магнитный поток, пересекая витки катушки, индуктирует в ней переменную э.д.с., которая подается на релейный аппарат. Если контролируемая скорость движения снижается до порогового значения, то уменьшение э.д.с. вызывает аварийное отключение релейного аппарата.

Датчик скорости ДС служит источником сигнала при контроле скорости движения и целостности лент конвейеров. Условия его использования аналогичны датчику ДМ-2М.

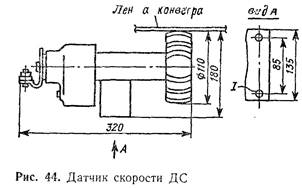

Датчик ДС (рис. 44) состоит из тахогенератора, корпуса, основания и подвески с приводным роликом. Тахогенератором является 10-полюсный генератор однофазного переменного тока, ротором которого служит вал с постоянным магнитом, а стато­ром — катушка с шунтом. Подвеска представляет собой рычаж­ную систему, обеспечивающую постоянный прижим ролика к ленте и передающую вращение на тахогенератор.

Принцип действия датчика состоит в следующем. При движе­нии ленты приводной ролик вращает ротор тахогенератора и он

вырабатывает э.д.с., пропорциональную скорости движения (вращения).

Датчик бесконтактного контроля вращения БКВ предназначен для контроля скорости движения ленты ленточных конвейеров на поверхности и в подземных условиях шахт, опасных по газу или пыли.

Датчик БКВ представляет собой вращающийся на подшипни­ках цилиндрический ролик с пазами, укрепленный на раме сов­местно с датчиком ДМ-2М. При монтаже датчик устанавливают на холостой ветви ленты конвейера и с помощью двух отверстий, имеющихся на его раме, шарнирно соединяют с элементами кон­струкции конвейера.

Принцип действия датчика состоит в следующем. Во время работы конвейера ролик датчика, взаимодействуя с движущейся лентой, вращается и в активной зоне датчика ДМ-2М попеременно проходят пазы и перемычки ролика; при этом в катушке датчика наводится э.д.с. с частотой, пропорциональной скорости движения ленты. В случае проскальзывания ленты на ведущем барабане конвейера уменьшение скорости движения вызывает снижение наводимой э.д.с., при этом воспринимающий ее аппарат отклю­чает привод конвейера и останавливает его.
