Настройка параметров отображения

По команде основного меню Options>Display в окне Options Display на двух вкладках можно задать цвета и стили отображения различных объектов разрабатываемой печатной платы. С помощью вкладки Colors (цвета) можно изменять цвета отдельных элементов изображения на каждом из слоев. Вкладка Miscellaneous позволяет выбрать режимы отображения и размеры дополнительных элементов, стиль отображения курсора и другие параметры (рис. 3.7, табл. 3.2).

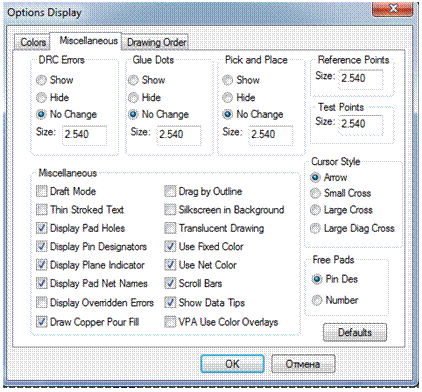

Рис. 3.7 — Вид вкладки Miscellaneous окна Options Display



Таблица 3.2 —Параметры вкладки Miscellaneous окна Options Display

Параметр	Назначение
Draft Mode	Рисование линий и полигонов без их заливки
Thin Stroked Text	Отображение текста тонкими линиями
Display Pad Holes	Отображение монтажных отверстий
Display Pin Designators	Отображение обозначений выводов
Display Pad Net Names	Отображение имен цепей, подключенных к контактным площадкам
Draw Copper Pour Fill	При снятии этого флажка зоны «заливки» (покрытые медной фольгой) отображаются утолщенными линиями контуров, что ускоряет «перерисовку» экрана
Silkscreen in Background	Установка цвета фона для слоев шелкографии
Translucent Drawing	Отображение элементов полупрозрачными
Use Fixed Color	Выделение зафиксированных компонентов и проводников цветом
Use Net Color	Отображение элементов цепи заданным цветом
Scroll Bars	Показ линеек прокрутки рабочего экрана
Show Data Tips	Показ всплывающих подсказок для компонентов, цепей и т.д.
