Главный фасад

Главным фасадом здания называется вид здания со стороны
улицы или площади. В отличие от главного, другие фасады называются дворовый и торцовый. Наименование фасада определяется
крайними координационными осями.

Фасад вычерчивается в проекционной связи с планом и разрезом, т.к. масштаб этих изображений в данной работе принят одинаковый.

Степень детализации элементов фасада зависит от масштаба
изображения. Рисунок оконных переплетов, тип дверей и ворот показывают только на фасадах, выполненных в масштабе 1:100 и крупнее.





Рис. 16. Пример оформления разреза здания

На фасаде показывают координационные оси, расположенные
по краям фасада, в местах уступов в плане и перепадов высот здания. На чертежах фасадов указывают отметки уровня земли, верха стен, входных площадок, низа и верха проемов и других элементов фасада, расположенных в разных уровнях. Полочку отметки желательно развернуть в сторону от изображения. Пример оформления фасада представлен на рис. 1

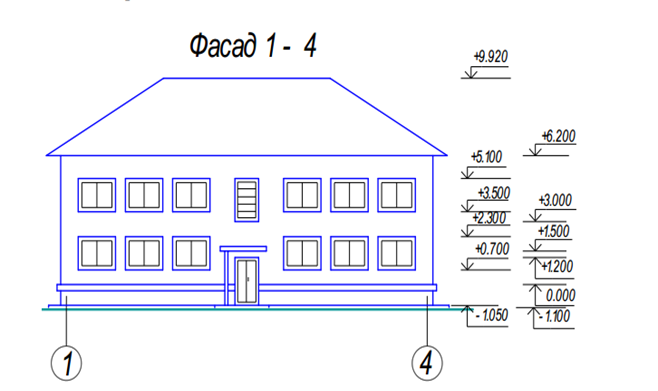

Рис. 17. Пример оформления фасада здания
