Коробка передач

Коробка передач предназначена для изменения передаточных чисел силовой передачи (трансмиссии) мотоцикла в зависимости от нагрузки, дорожных и иных условий движения, а также для отсоединения двигателя от силовой передачи мотоцикла.

Коробка передач состоит из редуктора и механизма переключения передач.

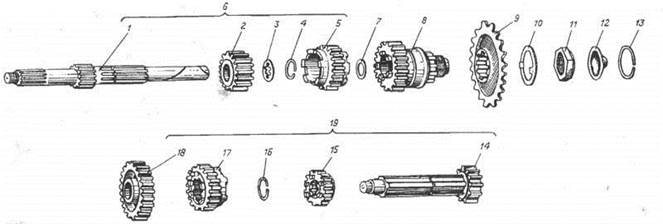

	Обозначение детали	Наименование детали	Количество на мотоцикл, шт.
П3	П4	П5.	П5-01
	ИЖПС. 1-40-2	Вал первичный	-	-
	ИЖПС. 1-40-1	Вал первичный			-	-
	ИЖПС. 1-42-2	Шестерня 2-й передачи	-	-
	ИЖПС. 1-42-1	Шестерня 2-й передачи			-	-
	ИЖ49.1-41	Шайба упорная
	ИЖ49.1-42	Кольцо установочное
	ИЖПС. 1-41-1	Шестерня 2-й и 4-й передач
	ИЖПЗ. Сб. 1-86-1	Вал первичный в сборе	-	-
	ИЖПЗ. Сб. 1-80	Вал первичный в сборе			-	-
	ИЖШБ-34или	Шайба
	ИЖШБ-34-1	Шайба
	ИЖП2. Сб. 1-92-1	Вал вторичный с подшипником
	ИЖ56.1-282	Звездочка вторичного вала	1*	1*	1*	1*
	ИЖ49.1-128	Звездочка вторичного вала
	ИЖ49.1-129	Шайба стопорная
	ИЖ49.1-130	Гайка вторичного вала '
	ИЖП2.1-416	Колпачок •гайки вторичного вала
	ИЖП2:1-420	Кольцо
	ИЖП4.1-56	Вал промежуточный
	ИЖПС. 1-45-1	Шестерня 3-й передачи
	ИЖ49.1-48	Кольцо установочное
	ИЖПС. 1-44-1	Шестерня 1-й и 3-й передач			-	-
	ИЖПС. 1-44-2	Шестерня 1-й и 3-й передач	<>
