Стенд для установки углов управляемых колес КДС-5К



Диагностический стенд с компьютерной системой обработки и отображения результатов измерения предназначен для контроля основных параметров УУК колес любых типов легковых автомобилей с диаметром обода от 10 до 19 дюймов.

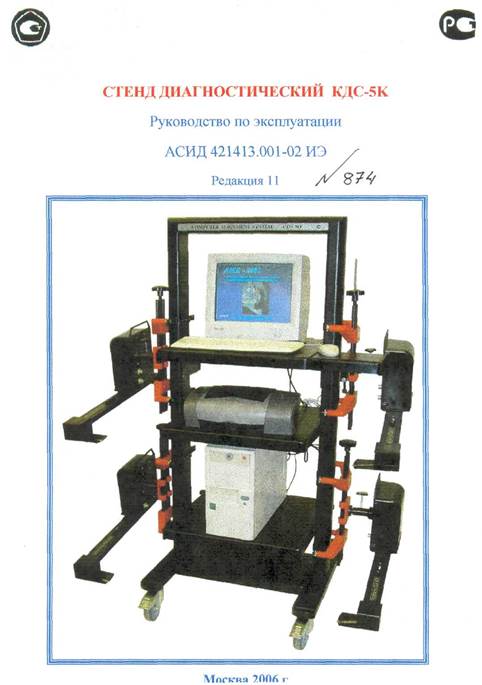

Рисунок 2 Стенд для установки углов управляемых колес КДС-5К



Таблица 37

Технические характеристики

Наименование параметра Диапазон измерений Погрешность измерений
1. Угол развала ±7° 5'±2%
2. Угол схождения ±7° 5'±2%;_
3. Угол наклона оси поворота колес ±20° 8'±2%
4. Угол смещения передней (задней) оси ±3°30' 5'±2%
5. Угол движения ±3°30' 5'±2%
6. Максимальный угол поворота колес ±40° 30'
7. Расхождение углов при повороте



Потребляемая мощность стенда не превышает 250 Вт.

Стенд допускает непрерывную работу в течение 48 часов при сохранении своих технических характеристик.

Количество включений стенда не ограничивается.

Количество обслуживающего персонала стенда - 1 человек.

Время, необходимое для полной диагностики положения осей колес автомобиля - (7...10) мин.

Габаритные размеры стенда в сборе (lxbxh) 1100x600x1500 мм.

Основные особенности:

Стенд обеспечивает контроль углов установки колёс передней и задней оси автомобиля.

При работе со стендом не требуется выставка ИБ относительно осей колес. Значение остаточных биений ИБ относительно осей колес в двух плоскостях (горизонтальной и вертикальной) запоминаются компьютером и учитываются при вычислении контролируемых параметров.

В память ПК стенда заложена база на более чем 16 тысяч моделей автомобилей практически всех (более 60) отечественных и крупных зарубежных марок, в том числе около 7 тысяч праворульных моделей автомобилей.

Стенд имеет программу «БАЗА ПОЛЬЗОВАТЕЛЯ», в которую потребитель сам может дополнительно заносить данные о новых моделях автомобилей.

Стенд обеспечивает непрерывный съём информации об угловом положении осей колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие нормам.

Стенд обеспечивает запоминание, считывание и распечатку измеренных параметров.

Стенд имеет программу самопроверки (калибровки) с запоминанием вновь определенных констант, что обеспечивает его надежную работу без проведения механической регулировки.
