Наибольшие токи холостого хода и зарядные токи, токи замыкания на землю, отключаемые и включаемые разъединителями и отделителями 6 - 35 кВ

Номинальное напряжение, кВ	Расстояние между осями полюсов Ж, м (рис. 4.2.2)	Наименьшее расстояние до заземленных и токоведущих частей, м (рис. 4.2.2)	Ток, А, не более
холостого хода	зарядный	замыкания на землю
А	Б	В
	0,2	0,2	0,2	0,5	3,5	2,5	4,0
	0,25	0,3	0,3	0,7	3,0	2,0	3,0
	0,3	0,4	0,4	1,0	3,0	1,5	2,5
	0,45	0,5	0,5	1,5	2,5	1,0	1,5

0462S10-07498

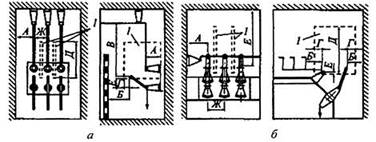

Рис. 4.2.2. Установка разъединителя (отделителя):

а - вертикальная; б - наклонная; 1 - изолирующие перегородки

Примечание. При изолирующих перегородках между полюсами отключаемые и включаемые токи в 1,5 раза больше значений, указанных в табл. 4.2.3.
