Архитектура АСУТП и её третий уровень (чем представлен, определения).

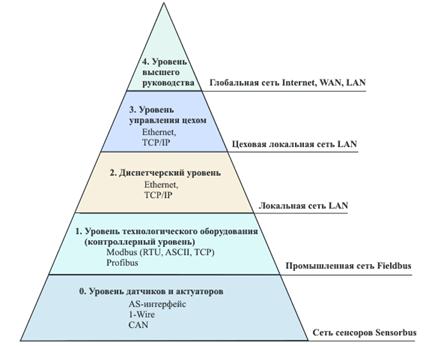

Анализ сложных систем управления позволяет выделить в них несколько однородных уровней иерархии. Здесь WAN -"Wide Area Network" - глобальная сеть, LAN - "Local Area Network" - локальная сеть.

Низший (нулевой) уровень включает в себя датчики и исполнительные устройства (актуаторы): датчики температуры, давления, концевые выключатели, дискретные датчики наличия напряжения, измерительные трансформаторы, реле-пускатели, контакторы, электромагнитные клапаны, электроприводы и др. Датчики и актуаторы могут иметь интерфейсы типа AS-интерфейс (ASI), 1-Wire или CAN, HART и др.

Первый уровень состоит из программируемых логических контроллеров и модулей аналого-цифрового и дискретного ввода-вывода, которые обмениваются информацией по промышленной сети (Fieldbus) типа Modbus RTU, Modbus TCP, Profibus и др. Иногда модули ввода-вывода выделяют в отдельный уровень иерархии.

Второй (диспетчерский) уровень состоит из рабочих станций - компьютеров с человеко-машинным интерфейсом (ЧМИ, HMI - Human Machine Interface), наиболее распространенными вариантами которого являются SCADA-пакеты. Диспетчер (оператор) осуществляет наблюдение за ходом технологического процесса или управление им с помощью мнемосхемы на экране монитора компьютера. Диспетчерский компьютер выполняет также архивирование собранных данных, записывает действия оператора, анализирует сигналы системы технической диагностики, данные аварийной и технологической сигнализации, сигналы срабатывания устройств противоаварийных защит, а также выполняет часть алгоритмов управления технологическим процессом. Благодаря объединению диспетчерских компьютеров в сеть наблюдение за процессами может быть выполнено с любого компьютера сети, но управление, во избежание конфликтов, допускается только с одного компьютера или функции управления разделяются между несколькими компьютерами. Права операторов устанавливаются средствами ограничения доступа сетевого сервера. Важной частью второго уровня являются также базы данных реального времени, являющиеся хранилищами информации и средством обмена с третьим уровнем иерархии системы управления.

Третий уровень (уровень управления цехом) появляется как средство интеграции системы АСУ ТП с АСУП - автоматизированной системой управления предприятием. АСУП, в зависимости от размеров корпорации, может включать еще более высокий (четвертый) уровень и обеспечивать интеграцию с высшим руководством, которое может быть расположено в различных странах и на разных континентах земного шара. На уровне АСУП решаются следующие задачи:

o ERP (Enterprise Resource Planning) - планирование ресурсов предприятия;

o MRP (Manufacturing Resource Planning) - планирование ресурсов технологических подразделений предприятия;

o MES (Manufacturing Execution Systems) - управление производственными ресурсами;

o HRM (Human Resource Management) - управление человеческими ресурсами;

o EAM (Enterprise Asset Management) - управление основными фондами, техническим обслуживанием и ремонтами.

Количество уровней АСУ зависит от величины предприятия.

В последние годы большой интерес вызывало использование интернет-технологий в задачах управления, причем не только на уровне корпоративного управления, но даже на уровне технологического оборудования. Для этих целей используются web-серверы, которые могут быть расположены как на обычных персональных компьютерах, так и непосредственно в контроллерах или модулях ввода-вывода (так называемые микро web-серверы). С помощью любого web-браузера, например Internet Explorer, можно управлять технологическими процессами, открыв на микро-веб-сервере интернет-страничку с мнемосхемой технологического процесса.
