Войсковой прибор химической разведки



Войсковой прибор химической разведки ВПХР (рис. 56)предназначен для определения в воздухе, на местности, воо­ружении, военной технике и снаряжении отрав­ляющих ве­ществ: зарина, зомана, иприта, фосгена, си­нильной кислоты, хлорциана, а также паров Vх и BZ в воздухе.



Рис. 56. Войсковой прибор химической разведки ВПХР:

1 – ручной насос; 2 – насадка к насосу; 3 – защитные кол­пачки; 4 – противодымные фильтры; 5 – корпус; 6 – патроны к грелке (15 шт); 7 – электрический фонарь; 8 – грелка; 9 –крышка; 10 – лопатка; 11 – бумажные кассеты с индикатор­ными трубками

Ручной насос 1 служит для прокачивания зара­женного воздуха через индикаторные трубки. В головке насоса имеется одно гнездо для установки индикаторной трубки. Насадка 2 к насосу позволяет увеличивать коли­чество паров отравляющих веществ, проходящих через индикаторную трубку. Она ис­пользуется при определении наличия стойких отравляющих веществ на местности и различных объектах, а также в пробах сыпучих продук­тов. В нее вставляют противодымный фильтр для опреде­ления отравляющих веществ в дыму и защитные колпач­ки для определения отравляющих веществ в сыпучих про­дуктах.

Индикаторные трубки 11 предназначены для оп­ределе­ния отравляющих веществ и представляют собой за­паянные с двух сторон стеклянные цилиндры, внутри которых помещены наполнитель и стеклянные ампулы с реактивами. В комплекте прибора имеются три вида ин­дикаторных трубок: две кассеты с одним красным кольцом и красной точкой – для определения зомана, зарина, Vх; одна кассета с тремя зелеными кольцами – для определе­ния фосгена, синильной кислоты и хлорциана; одна кас­сета с одним желтым кольцом – для определения ип­рита. В каждой кассете укладывается по десять индикаторных трубок одинаковой маркировки.

Противодымные фильтры 4 представляют со­бой пла­стинки из специального картона, их используют при определе­нии отравляющих веществ в дыму, малых ко­личеств отрав­ляющих веществ в почве и в сыпучих материалах, а также при взятии проб дыма. При определении отравляющих веществ в пробах почвы и сыпучих материа­лах используют также за­щитные колпачки 3, которые слу­жат для предохранения внут­ренней поверхности воронки в насадке 2 от заражения отрав­ляющими веществами.

Грелка 8 предназначена для нагревания индикатор­ных трубок при определении отравляющих веществ при понижен­ной температуре окружающего воздуха. Ее ис­пользуют, кроме того, для подогрева индикаторных трубок на иприт при темпе­ратуре ниже 10°С и трубок на фосфор-органические отрав­ляющие вещества при температуре ниже 0 °С, а также для от­таивания реактивов в индикатор­ных трубках.

В комплект прибора входит также инструкция-памятка по работе с прибором, инструкция-памятка по определению от­равляющих ве­ществ типа зомана в воздухе. Для переноски прибора име­ется плечевой ремень с тесьмой. Масса прибора – около 2,2 кг.





Прибор радиационной и химической разведки ПРХР



Прибор радиационной и химической разведки ПРХР (рис. 57)устанавливается на бронеобъектах и предна­значен для не­прерывного контроля за наличием g-излучения ядерных взры­вов и отравляющих веществ типа зарина вне бронеобъекта.



Рис. 57. Прибор радиационной и химической разведки ПРХР:

1 – измерительный пульт; 2 – микроамперметр; 3 – датчик; 4 – шкала счетчика кадров; 5 – выносной блок сигнализации; 6 – блок питания; 7 – воздухозаборное уст­ройство; 8 – коробка управления обогревом



Прибор обеспечивает выдачу световых и звуковых сиг­на­лов, а также команд на включение исполнительных ме­ханиз­мов системы защиты экипажа при достижении конт­ролируе­мых величин пороговых значений, при появлении g-излучения проникающей радиации ядерного взрыва в целях защиты эки­пажа от ударной волны, радиоактивной пыли и аэрозолей и от паров ОВ типа зарина. Прибор также обеспечивает измерение мощности экспозиционной дозы g-излучения на зараженной местно­сти, внутри бронеобъекта в целях контроля облучения экипажа. Звуковые сигналы подаются в телефоны переговор­ного устройства прерывистыми посылками длительностью 0,2-0,3 с с интервалами 4-20 с. Готовность прибора к работе: ра­диационная часть – через 10 мин, а химическая – через 20 мин после вклю­чения.

При большой загазованности на стоянках и при дви­жении бронеобъектов в колоннах на сокращенных дистан­циях допус­кается появление ложных срабатываний от от­работавших газов двигателей.



При подготовке прибора к работе необходимо:



- проверить наличие неиспользованных кадров противодымного филь­тра (ПДФ) по шкале 4 счетчика кадров;

- сменить кадр, пользуясь указаниями на табличке датчика 5; проверить установку стрелки микроампер­метра 2 на 0; при необхо­димости отрегулировать ее по­ложение механическим корректором;

- установить ручку переключателя РОД РАБОТ в положение ВЫКЛ., а переключатель ДАТЧИК – ВЫКЛ. и переключатель КОМАНДЫ – в положение ВЫКЛ.;

- ручку УСТ. НУЛЯ повернуть против хода часо­вой стрелки до упора;

- регулятор расхода воздуха повернуть по направле­нию стрелки, обозначенной буквой М, на 8-10 оборотов;

- ручку крана забора воздуха поставить в горизон­тальное положение УСТ. НУЛЯ;

- взять из ящика с комплектом ЗИП патрон с силика­гелем, отвинтить заглушку и ввинтить патрон в резьбовое отверстие датчика 3 при­бора;

- ручку смены кадров ПДФ зафиксировать в верх­нем положении собачкой и разгерметизировать защит­ное устройство.





Для включения прибора необходимо:



- установить переключатель РОД РАБОТ в положе­ние УСТ. НУЛЯ;

- переключатель ДАТЧИК – ВЫКЛ. поставить в по­ложение ДАТЧИК;

- установить по входному ротаметру расход воздуха (поплавок выше красной риски);

- через 20 мин после включения датчика устано­вить стрелку микро­амперметра на середину желтого сектора;

- поставить ручку крана забора воздуха в положение РАБОТА и установить расход воздуха по входному ротаметру (поплавок между черными рисками).



Для проверки работоспособности прибора необхо­димо:



- проверить исправность схемы обогрева воздухоза­борного устрой­ства в соответствии с указа­ниями на табличке, расположенной на кор­пусе коробки управления обогревом;

- проверить работу схемы сигнализации в соответст­вии с указаниями на табличке, расположенной на корпусе измерительного пульта;

- закрыть заглушку кнопки КОНТРОЛЬ ОРА;

- переключатель РОД РАБОТ поставить в положе­ние «0», переключатель КОМАНДЫ – в положение «РА»;

- установку переключателя КОМАНДЫ в положение «ОРА» производить по указанию командира бронеобъекта.



Газосигнализатор автоматический ГСП-1



Газосигнализатор автоматический ГСП-1 (рис. 58) пред­назначен для определения в воздухе наличия и типа ОВ, а также для обнаружения ионизирующего излуче­ния.

Для обнаружения ОВ воздух просасывается че­рез перио­дически перемещающуюся (с катушки 9 на ка­тушку 18) и смачиваемую реактивом индикаторную лен­ту, которая изме­няет окраску при наличии в воздухе ОВ. Интенсивность окра­шивания (потемнения) ленты пропор­циональна концентрации ОВ в воздухе. Окрашенное пят­но на ленте регистрируется фо­тоэлементом 12, который воздействует на реле световой и звуковой сигнализации. Газосигнализатор работает непре­рывно, причем через смо­ченный участок ленты воздух проса­сывается в течение определенного промежутка времени (около 5 мин), после чего автоматически, с помощью лентопротяж­ного меха­низма, происходит замена отработанных участков ленты. Смачивание ленты производится из капельницы 19 также периодически, синхронно с ее перемещением.

Один цикл работы прибора составляет около 5 мин. При наличии в воздухе ОВ, концентрация которого равна или выше определяемой прибором, подаются звуковой и световой сиг­налы. Время подачи сигналов обусловлено концентрацией ОВ и для минимально определяемой при­бором концентрации со­ставляет 2-4 мин. При больших концентрациях ОВ сигнал по­является в течение первой минуты цикла работы прибора.

Для обнаружения ионизирующего излу­чения прибор имеет газоразрядный счетчик 16 с элек­тронно-усилительным устройством. При наличии ионизи­рующего излучения включа­ется световая и звуковая сиг­нализации.

Работа газоразрядного счетчика не связана с цикличе­ской работой прибора по ОВ. При малой мощности излу­чения (около 0,1 рад/ч) сигнализация может работать прерывисто, при большой мощности – непрерывно.

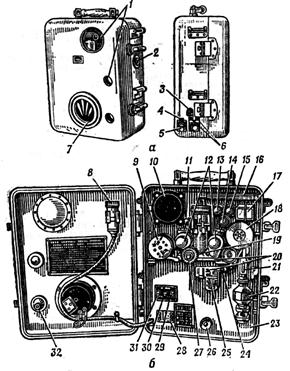

Рис. 58. Газосигнализатор автоматический ГСП-1:

а – внешний вид; б – вид прибора с открытой крышкой;

1 – смотровые окна; 2 – лампа подсвета; 3 – выпускное отверстие; 4 – кнопка переключателя цикла; 5 – тумблер вклю­чения прибора; 6 – клеммы; 7 – звуковой сигнал; 8 – освети­тельная лампа; 9 – катушка для ленты; 10 – часовой механизм; 11– кнопка управ­ления реле; 12 – блок фотоэлементов; 13 и 15 – лампы сигнализации; 14 – лампа контроля; 16 – газоразряд­ный счетчик; 17 – реле; 18 – катушка для отработан­ной ленты; 19 – капельница; 20 – узлы поджима; 21 – индикатор расхода; 22 – защитный патрон; 23 – панель; 24 – прижим; 25 – рычаг прижима; 25 – реостат; 21 – шкала диафрагмы; 28 – колодка для подключения вольтметра; 29, 30 и 31 – выключатели сиг­нализации и освещения; 32 – диффузор входного штуцера



Для включения газосигнализатора необходимо перевести тумблер включения прибора 5 в положение ВКЛ. и одновре­менно нажать кнопку 4 переключателя цикла. Для ускоренного пуска газосигнализатора необходимо два раза нажать кнопку 4 с интервалом 1 мин. В дальнейшем прибор работает авто­мати­чески. У нормально работающего прибора периоди­чески, при каждой смене цикла, загорается зеленая лам­па, автоматически срабатывает лентопротяжный механизм, перемещающий ин­дикаторную ленту, смоченную реакти­вом, и раздается харак­терный звук.

Газосигнализатор рассчитан на непрерывную работу без перезарядки индикаторными средствами в течение не менее 8 ч.



Газосигнализатор автоматический ГСП-11



Газосигнализатор автоматический ГСП-11 (рис. 59) пред­назначен для непрерывного контроля воздуха в целях опреде­ления в нем отравляющих веществ. При обнаруже­нии в воз­духе отравляющих веществ прибор подает свето­вой и звуковой сигналы.



Подготовка прибора к работе включает:



- установку защитных патронов 35 и ампул 33 на крышке корпуса датчика для их подогрева;

- снаряжение прибора индикаторной лентой и па­троном 25 с активированным силикагелем;

- прогрев датчика до рабочей температу­ры;

- настройку прибора по светофильтру;

- снаряжение дозаторов 21 и 24, проверку и регули­ровку величины капли;

- включение подогревателя воздуха;

- установку защитного патрона в гнездо газозаборного устрой­ства;

- окончательный подогрев датчика до рабочей тем­пературы.

По своему принципу действия ГСП-11 является фото­ко­лориметрическим прибором. Фотоколориметрированию под­вергается индикаторная лента после смачивания ее растворами и просасывания через нее контролируемого воздуха. При на­личии отравляющих веществ в воздухе красная окраска на ленте сохраняется до момента конт­роля, при отсутствии – из­меняется до желтой

Прибор включается для работы после того, как внутри датчика будет достигнута рабочая температура (загорелась си­няя сигнальная лампа).



Для включения прибора необходимо:



- установить нужный диапазон ра­боты;

- включить питание;

- отрегулировать расход воздуха в соответствии с выбранным диапазоном работы.

Переход на другой диапазон работы прибора достигается перево­дом тумблера 8 в нужное положение и последующей регулировкой расхода воздуха. В процессе работы (при вклю­ченном подогреве дат­чика) периодически загорается и гаснет синяя сигнальная лампа 6, что указывает на исправность на­гревателей 29 и схемы термостабилизации.

При работе прибора в условиях отсутствия отравляющих веществ в воздухе периодически, в соответствии с длительно­стью рабочих циклов, в приборе загорается и гаснет зеленая сигнальная лампа-индикатор 4, что указывает на исправную работу лентопротяжного механизма. Вре­мя горения лампы оп­ределяется продолжительностью смены цикла работы (около 10 с).

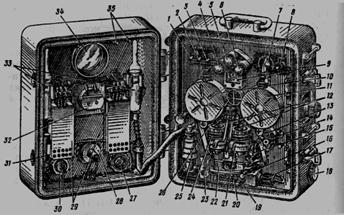

Рис. 59. Газосигнализатор автоматический ГСП-11:

1 – тумблер ПРОГРЕВ ПРИБОРА; 2 – тумблер ПОДОГ­РЕВ ВОЗДУХА; 3 – тумблер ЗВУКОВОЙ СИГНАЛ; 4 – лампа-индикатор работы прибора; 5 – лампа-сигнал наличия ОВ; 6 – лампа готовности прибора к работе; 7 – ручка резистора НА­СТРОЙКА Ф. С.; 8 – тумблер НАСТРОЙКА – РАБОТА; 9 – вольтметр; 10 – подающая катушка; 11 – приемная катушка; 12 – винты регулировки вели­чины капли; 13 – лентопротяжный барабан; 14 – прижимной ролик; 15 – рабочий фоторезистор; 16 – кнопка кассеты блока светофильтра; 17 – лампа-освети­тель; 18 – ручка регулятора расхода воздуха; 19 – подстроеч­ный винт; 20 – сравни­тельный фоторезистор; 21 – дозатор с красной меткой; 22 – кронштейн с влаго-улавливающим бач­ком; 23 – ротаметр; 24 – дозатор с белой меткой; 25 – патрон с силикагелем; 26 – термовыключатель; 27 – смотровое окно ро­таметра; 28 – газозаборное устройство; 29 – нагреватели; 30 – кнопка снятия сигнала о нали­чии ОВ; 31 – термоконтакторы; 32 – звуковой сигнал; 33 – ампулы с раствором; 34 – смотровое окно сигнализации; 35 – защитные патроны

В процессе работы с прибором необходимо:



- вести периодическое наблюдение за синей и зеле­ной сигнальными лам­пами;

- контролировать расход воздуха и при необходимо­сти регулиро­вать его;

- проверять напряжение питания прибора через каж­дый час работы и при напряжении ниже 6,5 В заме­нить аккумуляторные бата­реи;

- проверять рабочую настройку прибора по свето­фильтру.

В случае появления в окружающем воздухе дымов обыч­ный за­щитный патрон необходимо заменить на противодым­ный (с маркиров­кой – желтое кольцо).

При наличии в воздухе определяемых прибором концен­траций от­равляющих веществ прибор подает световой желтый (загорается лам­па-сигнал 5) и звуковой сигналы. Сигнал авто­матически не выключает­ся, а контроль воздуха при этом пре­кращается. Для продолжения работы прибора по дальнейшему контролю воздуха нужно снять звуко­вой сигнал нажатием кнопки на лицевой стороне крышки датчика.

После прохождения волны зараженного воздуха прибор может по­давать сигналы еще некоторое время. Прибор рассчи­тан на непрерыв­ную работу без перезарядки индикаторными средствами в течение 2 ч при работе на первом диапазоне чув­ствительности и в течение 10-12 ч – на втором диапазоне.



Комплект-лаборатория для экспрессной оценки химиче­ских загрязнений окружающей среды "Пчелка-Р"



Комплект, предназначен для экспрессной оценки химиче­ских загрязнений окружающей среды по следующим направ­лениям:

- экспресс-анализ загрязненности воздуха с помощью трубок индика­торных (далее – ТИ) газоопре­делителя ГХК1;

- экспресс-анализ загрязненности воды (пить­евой, природной, сточной) и водных сред (эмуль­сий, суспензий) с помощью тестов;

- экспресс-анализ загрязненности почвен­ных образцов и сыпучих сред (порошки, соли неизвест­ного происхождения, минералы и т.п.) по их водным вытяжкам с помощью тестов;

- экспресс-анализ соков овощей и фруктов с помощью нитрат-теста.



Комплект позволяет:



- решать задачи качественного анализа и идентифи­кации отдельных химических загрязнителей по функциональ­ным группам;

- проводить обследование загрязненности объек­тов окружающей среды без применения электропотребляющего оборудова­ния;

- обеспечивать удобство выполнения аналитиче­ских опера­ций непосредственно на обследуемом объ­екте при использовании преду­смотренных в комплекте индикаторных средств, насоса-пробоотборника НП-ЗМ, приспособлений, вспомогательных средств и докумен­тации.

Комплект может быть использован как эффективное средство полу­чения экспрессной информации при:

- экологической паспортизации объектов промыш­ленности, транспорта, складских хозяйств, трубопрово­дов и др.;

- экспертизе условий труда и аттестации рабочих мест;

- контроле промышленных выбросов;

- технологическом контроле производственных про­цессов, связанных с использованием воздушных и газовых сред, водных растворов, контро­ле утечек газов и растворов;

- исследовании загрязненности воздуха, вод и почвы в условиях чрезвы­чайных ситуаций, связанных с авариями, пожарами и др.;

- предварительной оценки состава воздуха и дру­гих газовых сред, свя­занной с защитой здоровья населе­ния и охраной окружающей среды.

Особенно эффективно применение комплекта при оценке загрязнен­ности объектов окружающей среды в чрезвычайных ситуациях, в сложной обстановке, требующей получения мно­гофакторной экспрессной инфор­мации и быстрого принятия решений.

Таблица 18

Основные характеристики комплекта при кон­тролле

загрязненности воздушной среды с помощью трубок

индикаторных

Обозначение ТИ, определяемый компонент	Диапазон контро­лируемых концентра­ций, мг/м3	Индикационный эффект (изменение окраски)	Примеси, мешающие определению
Минимальная, не более	Максимальная, не менее	Предельная
1. ТИ- 1; аммиак	2,5		–	С бежевой на синюю	Пары кислот, ами­нов
2. ТИ-2; серо­водород	2,5			С белой на ко­ричневую	Меркаптаны
3. ТИ-3; диоксид серы				С серо-синей на белую	–
4. ТИ-4; диоксид азота	2,5			С белой на розо­вую	Галогены, озон

Продолжение табл. 18

5. ТИ-5; монооксид азота	2.5			С белой на розо­вую	Галогены, озон
6. ТИ-5; оксиды азота	2,5			С белой на розо­вую	Галогены, озон
7. ТИ-6; хлор	0,5			С желтой на ро­зовую	Галогены, окислители, хлорамины
8. ТИ-9; ацетон				С зеленой на желтую	Кетоны, ук­сусный ан­гидрид, уксусная кисло­та, хлористый водород, сложные эфиры, оксид се­ры
9. ТИ-10; бензол				С белой на коричневую	Углеводороды алифатиче­ского и аро­матического рядов
10. ТИ-12; сум­ка углеводородов нефти				С белой на светло-коричневую	Углеводороды ароматиче­ского ряда

Продолжение табл. 18

11.ТИ-14; толуол				С желтой на коричнево-зеленую	Углеводороды алифатиче­ского и аро­матического рядов
12. ГХ-Е (СО- 0,25); моноок­сид углерода				Коричневое (бежевое) кольцо на белом фоне	Углеводороды алифатиче­ского и аро­матического рядов



Таблица 19

Основные характеристики комплекта при контроле

загрязненности воды и водных вытяжек с помощью тестов

Наименование теста	Определяемый компонент (ком­поненты)	Диапазон определяемых концентраций, мг/л	Индикационный эф­фект (изме­нение окра­ски)	Примеси, ме­шающие опре­делению
1. Активный хлор-тест	Активный хлор в свободном и связанном видах	1,2-100	Синий	Хромат (бихромат)-анион и другие сильные окислители
2. Нитрат-тест	Нитрат- и нит­рит-анионы NО3– , NO2–	10-3000 по нитрат-аниону	Красный	Нитрит-анион
3. Нитрит-тест	Нитрит-анион NO2–	1-300	Красный	–
4. Сульфид-тест	Растворенный сероводород, гидросульфид- и сульфид-анионы H2S–, HS–, S2–	10-300	Серо-коричневый	–

Продолжение табл. 19

5. Феррум-тест	Сумма катионов железа(II) и (III) Fe2+, Fe3+	10-1000	Желтый	–
6. Экопротект	Кислотность (щелочность) Н+, ОН–	рН 1-12	Шкала на этикетке	–



Примечания:

- продолжительность определения загрязнения с помощью тестов – 1-5 мин;

- исходный цвет индикаторной полосы тестов – белый;

- в табл. 19 указаны примеси, вызывающие при высоких концентра­циях (не менее 100-500 мг/л) индикационный эффект, аналогичный индикационному эффекту от определяемого компонента.

Изделие представляет собой комплект индикаторных средств, насоса-пробоотборника, вспомогательного оборудования и приспособлений, уложенных вместе с документацией в жесткий переносной контейнер-укладку.

Состав изделия в основной (базовой) комплектации приведен в табл.20.

Таблица 20

Состав изделия в основной (базовой) комплектации

Номер	Наименование	Количествово
	Индикаторные трубки на 12 компонентов с сертификатом (см. табл. 18 и опись вложений)	10 упаковок
	Насос-пробоотборник НП-ЗМ, укомплектованный защитным патроном и паспортом с сертификатом	1 шт.
	Контейнер-укладка комплекта	1 шт.
	Тесты для контроля воды, водных сред (вытяжек) и материалов (см. табл. 19)	6 комплектов
	Мерные пробирки для отбора проб воды с пипетками	2шт.
	Очки защитные	1 шт.
	Перчатки защитные	1 шт.
	Пинцет	1 шт.
	Ножницы	1 шт.



В комплект поставки могут быть включены индикаторные средства и принадлежности:

1. Трубки индикаторные на акролеин, аммиак, анилин, ацтальдегид, арсин, ацетилен, ацетон, бензин, бензол, бром, бромид водорода, бутанол, винилхлорид, водяной пар, гексан, гидразин, изобутанол, изопропанол и др.

2. Экспресс-тесты для безаспирационного контроля загрязнений воздушной среды (аммиак, диоксид азота, пары ртути и др.).

3. Индикаторные элементы для экспресс-контроля загрязненности воздушной среды в комплекте с насадкой к насосу-пробоотборнику (аммиак, диоксид серы, сероводород, сероуглерод, фтороводород, хлор, цианид водорода и др.

4. Тесты для экспресс-контроля загрязненности воды и водных вытяжек.

5. Средство обогрева ИТ при пониженной температуре окружающей среды.



Индикаторные средства, входящие в состав комплекта, позволяют выполнить:

- 1 комплект ТИ (15 шт. в одном комплекте) – 15 анализов воздуха;

- 1 комплект (упаковка) тестов – не менее 100 анализов воды.

ИТ, входящие в состав комплекта, являются трубками линейно-колористического типа. Принцип их действия основан на фильтрации за­грязненного воздуха через наполнитель ИТ (индикаторный порошок) при просасывании его с помощью насоса-пробоотборника. При этом происхо­дит поглощение определяемого компонента из воздуха и избирательная химическая реакция с нанесенным на наполнитель реагентом, приводящая к образованию окрашенных продуктов. Длина окрашенного слоя является мерой концентрации определяемого компонента.

Селективность контроля воздуха с помощью отдельных ИТ обеспечи­вается применением фильтрующих трубок (далее ФТ) в комплекте ИТ. Трубки фильтрующие предназначены для улавливания сопутствующих веществ, мешающих анализу (ИТ для опре­деления концентрации ацетона, диоксида серы, бензола, толуола, бензина, суммы углеводородов нефти), либо для образования с определяемым вредным веществом летучих продуктов, индицируемых порошком ИТ (ИТ для определения концентраций NO, NO₂).

Для выполнения анализа вскрытые с обоих концов ФТ и ИТ соединя­ют отрезком резинового шланга в следующей последовательности: конец ФТ с наполнителем – к концу ИТ без перетяжки, конец ИТ с перетяжкой – к воздухозаборному устройству.

Принцип действия тестов для контроля воды и водных растворов ос­нован на впитывании раствора, содержащего компонент-загрязнитель гидрофильной основой теста, которая в большинстве тестов помещена между тонкими прозрачными полимерными пленками. Таким образом, обеспе­чивается воспроизводимая дозировка анализируемого раствора на едини­цу площади индикаторной полосы и стабильность ее характеристик при минимальной потребности раствора для анализа (впитывается необходи­мое количество раствора, после чего наступает насыщение и впитывание прекращается). Содержащийся на пропитанном участке индикаторной по­лосы анализируемый компонент реагирует с находящейся на ней анали­тической рецептурой с образованием окрашенных соединений. Возни­кающий индикационный эффект визуально наблюдается через прозрачную пленку или прямо на индикаторной полоске (активный хлор, хромат-тест). При этом цвет и интенсивность окраски являются ме­рой концентрации анализируемого компонента в растворе.

Меры безопасности

Комплект не содержит ядовитых и взрывоопасных веществ.

При работе с индикаторными трубками и тестами в полевых и лабо­раторных условиях необходимо:

- соблюдать осторожность при вскрывании и состыковке с насосом ИТ и ФТ во избежание порезов рук стеклом;

- избегать попадания индикаторных рецептур и реактивов на кожу, сли­зистые оболочки, в дыхательные пути и в глаза;

- не принимать пищу (питье).



Порядок работы с индикаторными трубками



Перед работой с ИТ рекомендуется предварительно ознакомиться с соот­ветствующими краткими инструкциями по их использованию на этикет­ках упаковок ИТ.

1. Вынуть ИТ, а также соответствующую (если предусмотрено для выполнения данного анализа) ФТ из упаковки.

2. Вскрыть ИТ и ФТ, для чего конец трубки поместить в отверстие вскрывателя на корпусе насоса, поворачивая трубку сделать кольцевой надрез ножом и отломить надрезанный конец.

3. ИТ и ФТ присоединяют к насосу (см. рис. 60) в следующей последовательности:

- к концу ИТ без перетяжки подсоединить ФТ концом с наполните­лем отрезком резинового шланга, длиной не более 40 мм;

- вставить ИТ в уплотнительную втулку насоса концом с перетяжкой.





Рис. 60. Подсоединение индикаторных трубок к насосу:

1 – фильтрующая трубка; 2 – отрезок резиновой соединительной трубки; 3 – индикаторная трубка; 4 – насос-пробоотборник НП-ЗМ



4. Проверить герметичность соединения трубок с насосом. Для это­го провести внешний осмотр, а также пробное прокачивание воздуха, закрыв отверстие входа воздуха с помощью заглушки. О герметичности со­единения трубок свидетельствует возвращение поршня насоса в исход­ное положение после его вытягивания из корпуса на 1/3 длины штока.

5. Прокачать через ТИ анализируемый воздух в объеме, указанном на этикетке, для чего выполнить следующие операции:

- ввести шток в цилиндр до упора и повернуть его вокруг оси таким образом, чтобы совместить метки на крышке и штоке;

- установить вскрытую ИТ в уплотнительную втулку насоса;

- оттянуть шток насоса до щелчка фиксатора в положение, соответствующее гравировке "50" или "100" на поверхности штока.

Начнется прокачивание газовой смеси (ГС) через ИТ, а в смотровом окошке насоса исчезнет изображение светлого кольца с темной точ­кой, нанесенной на поверхность контроль­ной мембраны. Появление в смотровом окошке насоса свет­лого кольца с темной точкой указывает на окончание цикла прокачивания. При этом в зависимости от уста­новки штока, будет прокачано 50 см³ или 100 см³ ГС.

Ориентировочная продолжительность цикла прокачивания объема воздушной среды 100 см³ с помо­щью насоса-пробоотборника НП-ЗМ, при использовании тру­бок индикаторных различных диаметров и типов приведена в табл. 21.



Таблица 21

Продолжительность цикла прокачивания объема воздушной

среды при использовании ИТ



Наружный диаметр, мм	Тип трубки индикатор­ной и обозначе­ние	Продолжительность просасы­вания 100 см3 воз­духа, мин
4-5	ТИ+1-27, по КРМФ 415522.000ТУ
6.5	ГХ-Е, по ТУ 3146-001-16625682-93	0.5
7.5-8	ТИ, по­РЮАЖю41522.503 ТУ	0.5



- повернуть шток насоса таким образом, чтобы метки на штоке и крышке развернулись на угол не менее 90°, и выпол­нить операции по пункту 7.1.5.1.

6. После прокачивания через ТИ (или ТИ с ТФ) анали­зируемой про­бы отсоединить ТИ от насоса и приложить ее к соответствующей шка­ле, нанесенной на этикетку или на по­верхность ТИ.

7. Концентрацию определяемого компонента опреде­лить по длине прореагировавшего слоя индикаторной массы, ограниченного началом шкалы и внешней границей окрашен­ного слоя. Если граница слоя раз­мытая, то в расчет принимают среднее арифметическое из нижнего и верхнего значения длины прореагировавшего слоя. Определение кон­центрации вещества проводить по трем измерениям.

8. Рассчитать концентрацию анализируемого компо­нента в воздуш­ной среде С_n (мг/м³), приведенную к нор­мальным условиям, по уравнению



где С_t,p – результат измерения концентрации с помощью ТИ при температуре t и давлении р, мг/м³;

t и р – температура окружающего воздуха (°С) и атмосферное давление (КПа) соответственно в момент анализа;

293 и 101,3 – температура (°К) и давление (КПа), соот­ветствую­щие нормальным условиям измерений (ГОСТ 12.1.014-84);

Р_атм – атмосферное давление, кПа.

Во всех ТИ индикационный эффект визуально определяется как столбик изменившего окраску наполнителя. Исключением является ТИ для контроля оксида углерода, в которой индикационный эффект наблюдается в виде светло-коричневого кольца, продвигающегося по наполнителю. При использовании данной ТИ во избежание получения неправильных результатов следует во время просасывания воздуха непрерывно наблюдать за окраской наполнителя, чтобы не пропустить продвижения по наполнителю светло-коричневого кольца, которое при высоких концентрациях оксида углерода может продвигаться с высокой скоростью и оказаться незамеченным.

9. Для выполнения контроля с использованием нескольких ТИ (например, по ГОСТ 12.1.014) результат измерения массовой концентрации примеси в воздухе рассчитывают как среднее арифметическое результатов наблюдений.

Порядок работы с тестами при контроле водных растворов и вытяжек, а также при контроле почвы и сыпучих материалов по их вытяжкам приведен в инструкциях по применению соответствующих тестов.



Порядок работы с нитрат-тестом при контроле пищевых

продуктов



При контроле пищевых продуктов определяют содержание нитратов в овощах, фруктах, соках, сиропах и т. п. При этом с помощью нитрат-теста выполняют операции в порядке, описанном на его этикетке. В приложении к инструкции на нитрат-тест приведены ПДК нитратов в соответствующих продуктах.



Индикаторные пленки



В настоящее время для обнаружения ОВ приняты на снабжение специальные индикаторные пленки.

Принцип действия пленки заключается в том, что на одну сторону пленки нанесен реактив на ОВ (вторая сторона – клейкая). Пленка крепится на хорошо видимые места объекта (на технике, транспорте, оборудовании). При появлении аэрозолей или паров ОВ в воздухе пленка меняет свой цвет.

В настоящее время такие пленки имеются на фосфор-органические отравляющие вещества (ФОВ).

Несмотря на то, что АХОВ менее опасны чем ОВ, разра­ботке средств их обнаружения уделяется в настоящее время серьезное внимание. Для обнаружения АХОВ изготавливаются индикаторные ленты на оксиды азота, серы, углерода, сероводород, аммиак, хлор, сероуглерод, формальдегид (более 70 видов вредных веществ).

ЗАКЛЮЧЕНИЕ

Данное пособие содержит сведения о назначении, устройстве и правилах пользования новейшими средствами защиты органов дыхания и кожи, приборами контроля радиационной и химической обстановки.

Основной целью учебного пособия является привитие студентами практических навыков в использовании индивидуальных средств защиты, приборов радиационной и химической разведки в процессе проведения лабораторных работ и практических занятий после изучения теоретического материала, излагаемого в лекционном курсе.

Данная работа существенно восполнит имеющиеся проблемы в учебной литературе по вопросам радиационной и химической защите населения. Она может быть полезна аспирантам, преподавателям и личному составу формирований Гражданской обороны.



БИБЛИОГРАФИЧЕСКИЙ СПИСОК



1. Вознесенский В.В. Новейшие средства защиты органов дыхания и кожи. М.: ООО «Редакция журнала «Военные издания»», 2000.

2. Поленов Б.В. Дозиметрические приборы для населения. М.: Энергоатомиздат, 1991.

3. Войсковые методы и средства измерения ионизирующих излучений. Учеб. пособие/ В.И. Щербаков, С.М. Гуров и др, М.: ВАХЗ, 1990.

4. Защита от оружия массового поражения./ В.В. Мясникова и др. М.: Воениздат МО, 1989.

5. Всё о противогазах и респираторах: Учеб. пособие. – М.: Военные знания, 1992.
